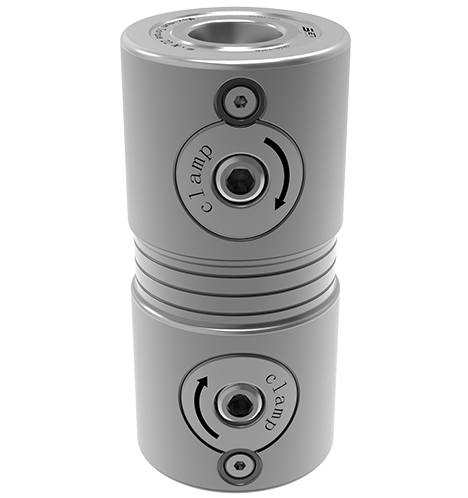

Jego materiał jest zahartowany ze stali nierdzewnej. Można go odblokować i zaciskać przez ręczne działanie.
Powtarzająca się dokładność pozycjonowania ＜ 0,005 mm. Siła zacisków pojedynczego lokalizatora wynosi 8nk. Dopuszczalny moment obrotowy wynosi 8 nm.
Dotyczy to pól obróbki i montażu form. Nadaje się do szybkiego regulacji odległości odległości odległości lokalizatora.
Można go odblokować i zaciskać przez ręczne działanie;
Powtarzająca się dokładność pozycjonowania ＜ 0,005 mm;
Dotyczy to pól obróbki i montażu pleśni;
Materiał: utwardzona stal nierdzewna;
Ma wysoką siłę mocowania;
Nadaje się do szybkiego regulacji odległości odległości odległości lokalizatora.
| Numer wymiaru | Metoda odblokowywania | Siła zacisków (KN) | Dopuszczalny moment obrotowy (NM) | Waga (kg) |
|---|---|---|---|---|
| CP40-80D | Operacja ręczna | 8 | 8 | 2 |
| CP60-125D | Operacja ręczna | 15 | 22 | 2.6 |
| CP80-160D | Operacja ręczna | 25 | 50 | 5.8 |
| Numer wymiaru | Dn | D1 | Ød2 | H (± 0,01) | H1 | H2 | W |
|---|---|---|---|---|---|---|---|
| CP40-80D | 46 | 40 | 12 | 80 | 20 | 22 | 4 |
| CP60-125D | 69 | 60 | 18 | 125 | 30 | 32 | 6 |
| CP80-160D | 91 | 80 | 22 | 160 | 40 | 44 | 8 |
