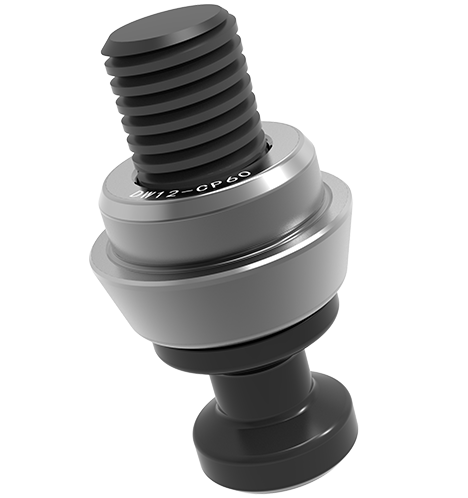

Ma zahartowanie powierzchni.
Jego wysokość wynosi 33,5 mm, a waga 20 g.
Ten szpilka do pozycjonowania może ograniczyć stopnie swobody kierunku X i kierunku Y.
Nadaje się do lokalizatora zerowego punktu ręcznego stożkowego typu rozwijanego.
Jego wymóg dokładności jest wysoki. Ma obróbkę stwardnienia powierzchni;
Nadaje się do lokalizatora zerowego punktu ręcznego stożkowego typu rozwijanego.
Ten szpilka pozycjonująca może ograniczyć stopnie swobody kierunku X i kierunku Y;

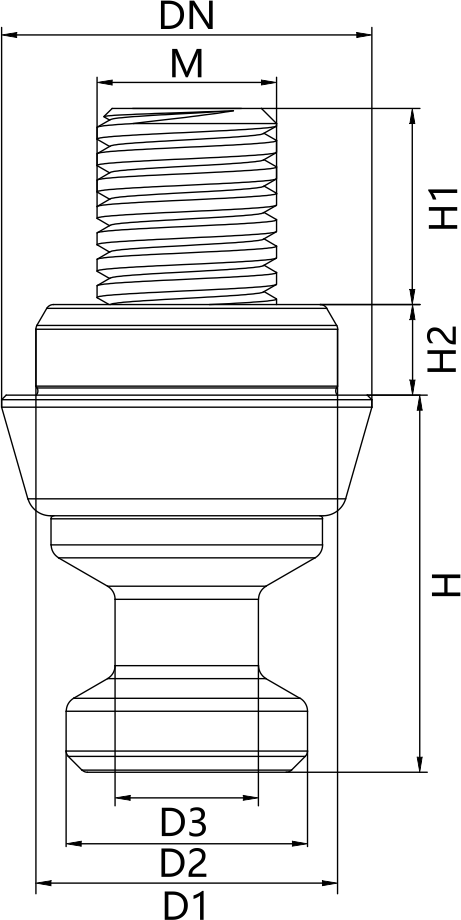

| Numer wymiaru | Ødn | Ød1 (G6) | Ød2 | Ød3 | H | H1 | H2 | M | Waga (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
