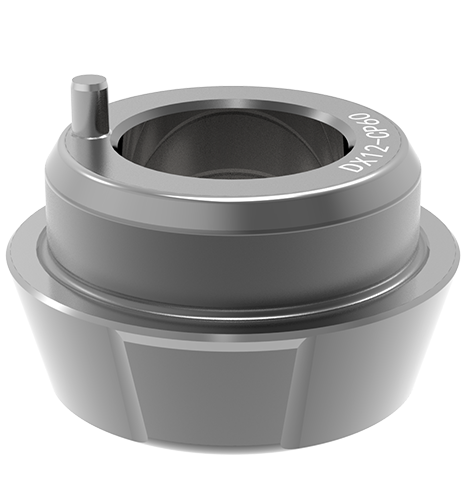

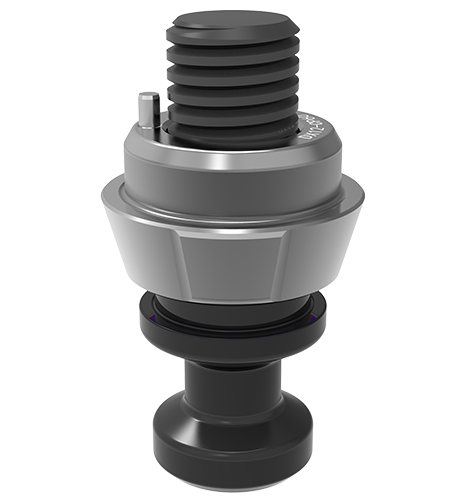

Ma zahartowanie powierzchni.
Ogranicza jedynie stopień swobody obrotowej i ma funkcję kierunkową.
Kąt między otworem pilotowym a krawędzią lokalizującą wynosi 45 °.
Nadaje się do lokalizatora zerowego punktu ręcznego stożkowego typu rozwijanego.

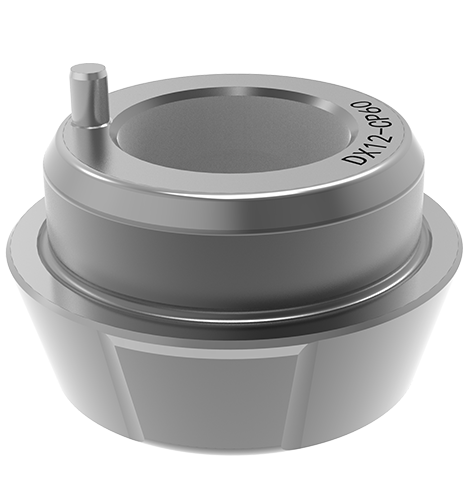

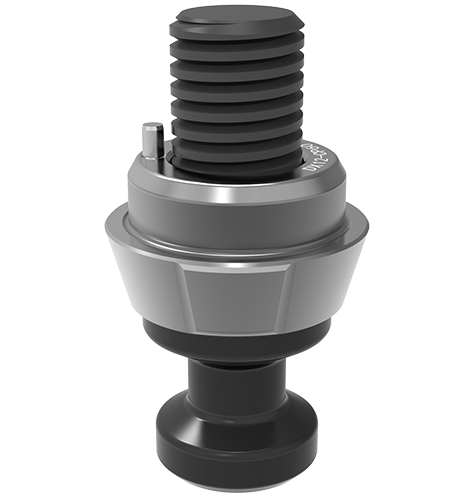

Ma obróbkę stwardnienia powierzchni;
Kąt między otworem pilotowym a krawędzią lokalizującą wynosi 45 °;
Ogranicza jedynie stopień swobody obrotowej i ma funkcję kierunkową;
Nadaje się do lokalizatora zerowego punktu ręcznego stożkowego typu rozwijanego.

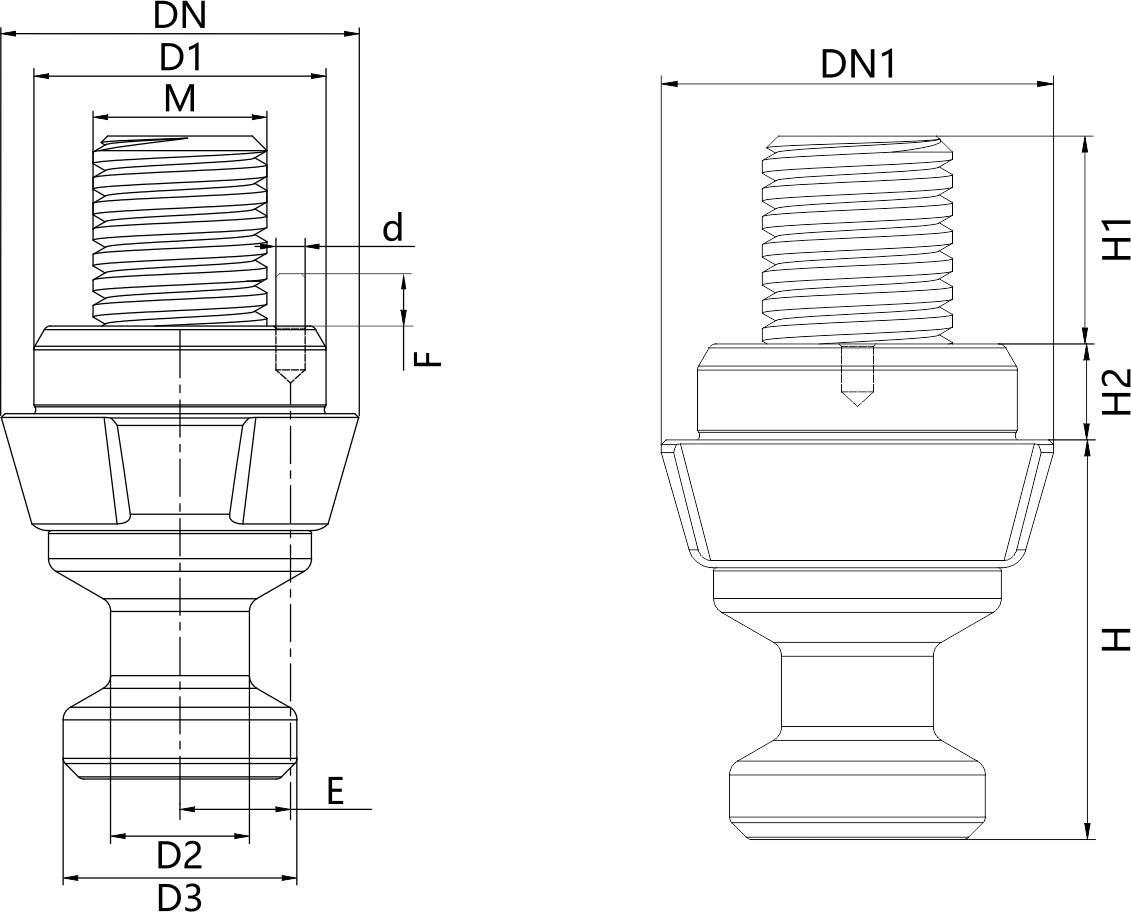

| Numer wymiaru | Ødn | Ødn1 | Ød1 (G6) | Ød2 | Ød3 | mi | F | Ød | H | H1 | H2 | M | Waga (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DX08-CP40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | M8 | 0.02 |
| DX12-CP60 | 24.5 | 25 | 20 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | M12 | 0.07 |
| DX16-CP80 | 31.5 | 32 | 25 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | M16 | 0.15 |
