Schemat zastosowania i produkcji systemu zerowego

System pozycjonowania zero punktów jest wykorzystywany do wszystkich rodzajów centrów obróbki, a także może być stosowany w branży motoryzacyjnej, branży lotniczej, branży maszyn budowlanych, branży transportu itp., A w przemyśle motoryzacyjnym i przemysłu wojskowym jest również szeroko stosowany. Produkcja systemu pozycjonowania zerowego punktu może przyjąć elastyczną linię przetwarzania lub produkcję programu Fixture Fixture, produkcja systemu pozycjonowania zerowego punktu jest kompletna, a jakość jest gwarantowana, a także następujące szczegóły, które wszyscy mogą wprowadzić.

Po pierwsze, zastosowanie systemu pozycjonowania zerowego

1, Automobile: silnik, forma samochodowa, skrzynia biegów, narzędzie maszynowe: przetwarzanie cięcia metalu, wsparcie sprzętu, produkcja sprzętu.

2. Lotnictwo: silniki samolotów, części samolotów.

3, Maszyna budowlana: koparka, spychacz, wałek, dźwig, wiertarka skalna itp.

4. Transport: Pociągi szybkie.

5. Branża energii wiatrowej: wytwarzanie energii wiatrowej.

6, pompa, zawór: pompa, produkcja zaworów.

7, silnik: produkcja silnika.

8. SHIP: Produkcja statku.

9. Motocykl: produkcja motocyklowa.

10, wojsko: produkcja wojskowa, produkcja sprzętu.

11, automatyczna linia produkcyjna: linia spawalnicza nadwozia.

Po drugie, schemat produkcji systemu pozycjonowania zerowego

1, elastyczna linia przetwarzania

Elastyczna technologia produkcji odnosi się do sprzętu produkcyjnego w oparciu o wysoce elastyczne komputerowe maszyny do sterowania numerycznego w celu osiągnięcia wielu zmienności i produkcji masowej. Elastyczna technologia produkcyjna jest proponowana od ponad 40 lat, jej konotacja jest bogatsza i bogatsza, zakres zastosowania został opracowany na podstawie oryginalnej wielorozierystości, małej partii produkcyjnej do odmian ograniczonych może być masowo wytwarzane. Koncepcja elastycznej technologii produkcyjnej nie jest już prostą technologią produkcyjną, ale w szerszym znaczeniu jest technicznym elementem zaawansowanego trybu systemu produkcyjnego.

Obecnie w branży produkcyjnej samochodowej produkcja bloków cylindrów, głowicy cylindrów i innych części pudełkowych o mocy ponad 300 000 jest zwykle stosowana w elastycznej linii przetwarzania (FML) lub automatycznej linii maszyny przetwarzającej. Elastyczna linia obróbki składa się ogólnie z konwencjonalnego centrum obróbki (jego funkcja można w razie potrzeby zwiększyć), które jest bezpośrednio używane do ładowania i rozładunku narzędzia maszynowego za pomocą szybkiego manipulatora przenośnika. Wraz z opracowywaniem sprzętu, narzędzi i różnych technologii pomocniczych zastosowanie elastycznej linii obróbki w produkcji masowej jest dojrzałe, ale nadaje się tylko do elastycznych linii produkcyjnych w dużych ilościach i kilku odmian produkcji. W celu zwiększenia elastyczności linii produkcyjnej i dostosowania się do przetwarzania części o różnych wymiarach, pojawił się towarzyszący im schemat Fixture.

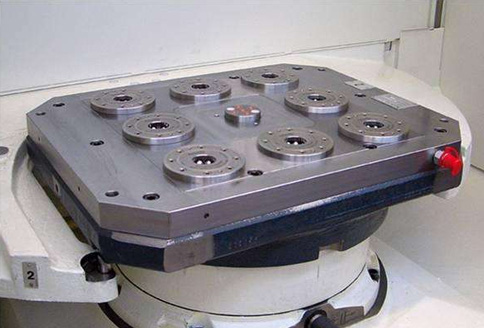

2. Towarzyszący schemat palety

Oprawy płytki to klasa opraw używanych w automatycznych i elastycznych systemach produkcyjnych. Nie tylko uzupełnia pozycjonowanie i zaciskanie przedmiotu obrabianego, ale także działa jako przewoźnik do przeniesienia obrabiania między maszynami. Po przeniesieniu do maszynowego narzędzia następnego procesu powinien być w stanie dokładnie ustawić i niezawodnie zaciskać na narzędziu. Istnieje wiele towarzyszących urządzeń na linii produkcyjnej, każde towarzyszące mu urządzenie przechodzi przez cały proces linii produkcyjnej z przedmiotem obrabianym, a następnie przetworzony przedmiot obrabia jest usuwany, zainstalowany jest nowy przedmiot obrabiany, a cykl jest używany. Ponieważ przedmiot obrabiany jest bezpośrednio ładowany przez oprawę zacisku maszynowego narzędzia w górę i w dół elastycznej linii przetwarzania, gdy oprawienie zacisków zainstalowane na narzędziu maszynowym nie może spełniać wymagań zacisku zmiany przedmiotu obrabianego, konieczne jest ręczne wymienianie palety (oprawą) różnych części, to znaczy, że palet - urządzenie różnych części jest również różne.

Poprzednia towarzysząca formularz płyty należy do kategorii specjalnych urządzeń. Części są instalowane na towarzyszącym palecie, a zaciskanie części i pozycjonowanie części są uzupełniane przez paletę. Towarzysząca paleta jest zarówno elementem, jak i nośnikiem przekazywania, a rozmiar jest ogólnie większy niż sama część; Aby zapewnić dobrą sztywność podczas cięcia, stal jest zwykle stosowana jako materiał opraw, a jakość jest jeszcze cięższa niż sama część.
