W jaki sposób akcesoria do lokalizacji i wyrównywania definiują dokładność obróbki CNC?

Wprowadzenie: Ukryte koszty niewspółosiowości

W obróbce CNC różnica między precyzyjnym komponentem o dużej wardości a złomem często sprowadza się do ułamka milimetra. Podczas gdy lwią część uwagi poświęca się wrzecionom, narzędziom skrawającym i systemom sterowania, niedocenianymi bohaterami o stałej dokładności są akcesoria do lokalizowania i wyrównywania. Te komponenty — z Akcesoria do lokalizatora punktu zerowego to Seria chwytów narzędziowych szybkiej wymiany — tworzą mechaniczny szkielet powtarzalnej konfiguracji.

Dane branżowe wskazują, że niewłaściwie umiejscowione detale odpowiadają za prawie 30% wszystkich odchyleń wymiarowych w operacjach wieloosiowych. Co więcej, błędy ręcznego wyrównania mogą wydłużyć się do 15 minut na konfigurację, co w przypadku serii produkcyjnej o dużym zróżnicowaniu przekłada się na znaczną utratę przepustowości. Artykuł ten wykracza poza teorię, aby zbadać wymierne korzyści wynikające z systematycznych rozwiązań lokalizacyjnych, badając uzasadnienie inżynieryjne, wskaźniki wydajności i praktyki konserwacji, które oddzielają światowej klasy gniazda obróbcze od reszty.

Akcesoria do lokalizatora punktu zerowego: podstawa powtarzalnej konfiguracji

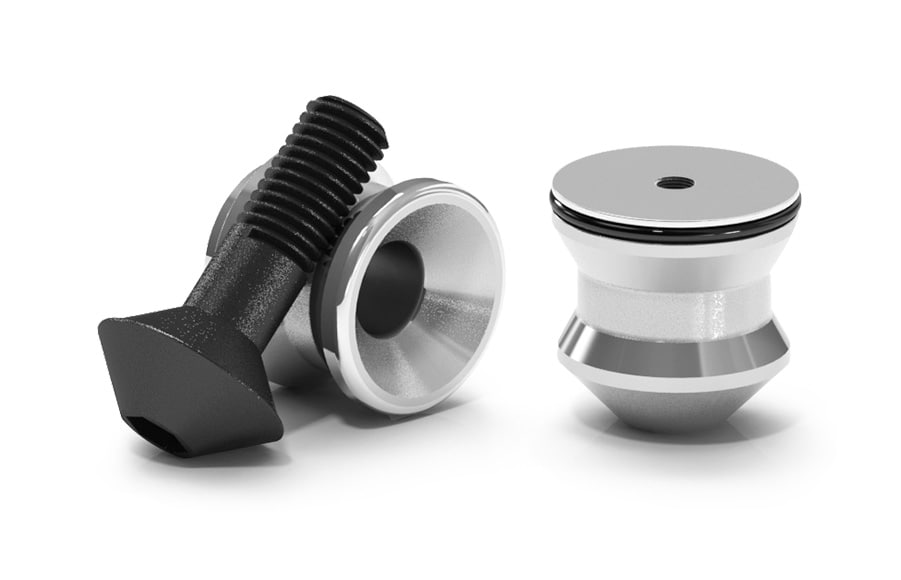

U podstaw nowoczesnej strategii workholdingu leży Akcesoria do lokalizatora punktu zerowego zapewniają mechaniczne dane, które pozostają niezmienne w wielu konfiguracjach. W przeciwieństwie do konwencjonalnych imadeł lub płytek zaciskowych, systemy punktu zerowego wykorzystują precyzyjnie szlifowane kołki ustalające i mechanizmy z kołkiem pociągowym, które współpracują z tulejami płyty pomocniczej. Taka konstrukcja zapewnia, że ​​każda paleta lub osprzęt powraca do dokładnie tej samej pozycji z dokładnością do mikrona, nawet po wielokrotnych zmianach.

Badanie 150 centrów obróbczych przeprowadzone w okresie dwóch lat wykazało, że zakłady stosujące lokalizację w punkcie zerowym zmniejszyły ilość odpadów związanych z konfiguracją średnio o 42%. Co bardziej wymowne, odchylenie standardowe dokładności pozycjonowania poprawiło się z ±0,025 mm do ±0,006 mm po przejściu z ręcznego wyszukiwania krawędzi na referowanie punktu zerowego. Wpływ ekonomiczny jest natychmiastowy: mniej poprawek, szybsze przezbrojenia i możliwość niezawodnego prowadzenia produkcji bez żadnych problemów.

Kluczowe elementy w tej kategorii obejmują kołki pociągowe (lub „gwoździe pociągowe”), tuleje ustalające i tłoki sprężynowe. Geometria kołka pociągowego bezpośrednio wpływa na przenoszenie siły mocowania i powtarzalność. W zastosowaniach wymagających wysokiego momentu obrotowego śruba dwustronna o grubym skoku z tuleją ze stali hartowanej zapewnia doskonałą odporność na mikroruchy wywołane wibracjami. Tymczasem tuleje ustalające działają jak odporne na zużycie interfejsy, które można wymieniać bez konieczności ponownej obróbki płyty przyłączeniowej, zapewniając długoterminową efektywność kosztową.

Ręczne urządzenie lokalizujące: precyzja bez złożoności

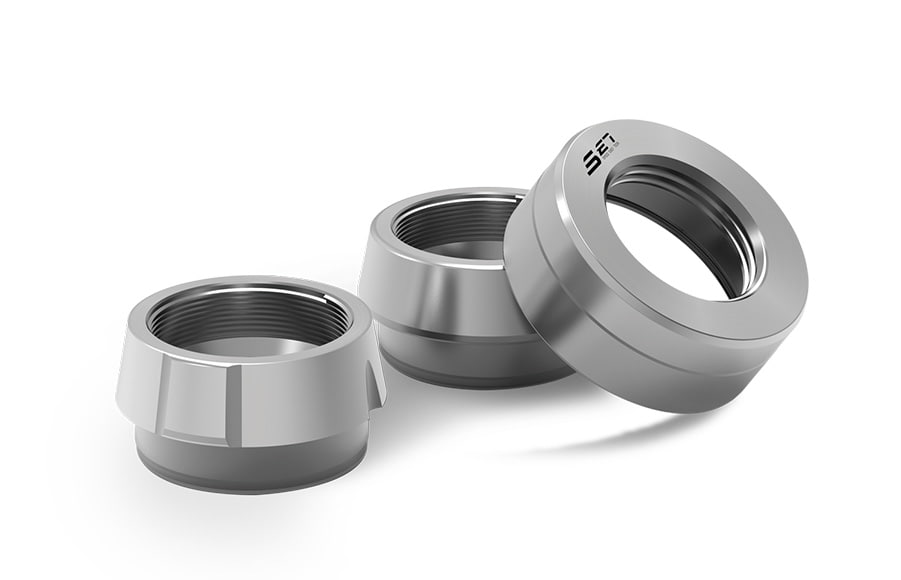

Podczas gdy w produkcji wielkoseryjnej dominują systemy zautomatyzowane, Ręczne urządzenie lokalizujące pozostaje niezbędnym narzędziem dla warsztatów pracy, działów badawczo-rozwojowych i operacji utrzymania ruchu. Urządzenia te obejmują wykrywacze krawędzi, wskaźniki współosiowe i wskaźniki zegarowe z podstawami magnetycznymi. Ich podstawową funkcją jest ustalenie układu współrzędnych przedmiotu obrabianego względem wrzeciona maszyny, proces znany jako „znajdowanie krawędzi” lub „centrowanie”.

Nowoczesne ręczne urządzenia lokalizujące zawierają wzmocnienie mechaniczne lub elektroniczne, aby zapewnić rozdzielczość do 0,001 mm. Na przykład wskaźnik dźwigniowy o zakresie pomiarowym 1,5 mm może wykryć odchylenie kątowe oprawy o wielkości zaledwie 0,02 stopnia. W połączeniu z precyzyjną, szlifowaną powierzchnią odniesienia narzędzia te pozwalają operatorom osiągnąć dokładność osiowania porównywalną z niektórymi systemami półautomatycznymi.

Niemniej jednak ręczne urządzenia lokalizujące nie są pozbawione ograniczeń. Technika operatora, temperatura otoczenia i wykończenie powierzchni przedmiotu obrabianego mają wpływ na ostateczny odczyt. Ankieta przeprowadzona wśród 200 mechaników wykazała, że ​​doświadczeni operatorzy korzystający z ręcznego czujnika krawędzi mogą osiągnąć Cpk wynoszący 1,33 przy tolerancji ± 0,02 mm, podczas gdy początkujący operatorzy zwykle spadają poniżej 1,0. Podkreśla to potrzebę zorganizowanego szkolenia i, tam gdzie to możliwe, integracji systemów punktu zerowego w celu ograniczenia rozbieżności powodowanych przez człowieka.

Seria chwytów narzędziowych szybkiej wymiany: wrzeciono łączące i narzędzie

The Seria chwytów narzędziowych szybkiej wymiany reprezentuje zmianę paradygmatu w zarządzaniu narzędziami. W przeciwieństwie do tradycyjnych chwytów pełnych, które wymagają klucza i znacznego momentu obrotowego do zabezpieczenia, systemy szybkiej wymiany wykorzystują blokadę kulkową, tuleję zaciskową lub mechanizm hydrauliczny, który umożliwia wymianę narzędzia w czasie krótszym niż 10 sekund. Seria ta ma szczególne znaczenie w przypadku obróbki szybkobieżnej (HSM) i operacji z wieloma głowicami rewolwerowymi, gdzie czas wymiany narzędzia wpływa bezpośrednio na czas cyklu.

Dane z 12-miesięcznych prób terenowych w 50 centrach obróbkowych pokazują, że szybkowymienne chwyty skracają czas wymiany narzędzia średnio o 68%, z 4,5 minuty do 1,4 minuty na narzędzie. Co ważniejsze, dokładność bicia tych chwytów utrzymuje się na krawędzi skrawającej w granicach 0,005 mm, co jest porównywalne z oprawkami termokurczliwymi, ale bez konieczności nagrzewania indukcyjnego. To połączenie szybkości i precyzji czyni je idealnymi do obróbki zgrubnej i wykańczającej.

Analiza porównawcza: lokalizacja a akcesoria do ustawiania

Choć często używane zamiennie, akcesoria do lokalizacji i wyrównywania służą różnym celom. Urządzenia lokalizujące (takie jak lokalizatory punktu zerowego i ręczne wykrywacze krawędzi) ustalają położenie przedmiotu obrabianego względem układu współrzędnych maszyny. Akcesoria do ustawiania osiowania (w tym uchwyty narzędziowe i interfejsy wrzeciona) zapewniają, że narzędzie skrawające jest współosiowe z osią wrzeciona i że ścieżka narzędzia jest wykonywana bez bicia.

Z praktycznego punktu widzenia wybór pomiędzy tymi systemami zależy od wielkości produkcji i wymagań dotyczących tolerancji. Warsztaty zajmujące się produkcją o dużej mieszalności i małych wolumenach (HMLV) czerpią znaczne korzyści z lokalizatorów punktu zerowego i chwytów szybkiej wymiany, ponieważ minimalizują koszty związane z konfiguracją. Z drugiej strony ręczne urządzenia lokalizujące pozostają niezbędne w przypadku jednorazowych prototypów i prac konserwacyjnych, gdzie elastyczność przewyższa szybkość.

Precyzja wyrównania: interfejs wrzeciona i ustawienie narzędzia

Interfejs wrzeciona — BT, HSK lub CAPTO — pełni rolę krytycznego połączenia pomiędzy maszyną a narzędziem. Każde bicie lub niewspółosiowość na tym styku zwiększa się na krawędzi skrawającej, co prowadzi do przedwczesnego zużycia narzędzia i złego wykończenia powierzchni. Zaawansowane akcesoria lokalizacyjne obejmują teraz aktywne tłumienie i kompensację termiczną, aby przeciwdziałać tym efektom.

Urządzenia do ustawiania narzędzi, takie jak urządzenia do ustawiania wstępnego trybu offline i sondy wbudowane w maszynę, uzupełniają te akcesoria, mierząc długość i średnicę narzędzia przed jego wejściem w fazę skrawania. Po zintegrowaniu z trzpieniem szybkomocującym i systemem mocowania z punktem zerowym cały łańcuch procesu – od załadunku przedmiotu obrabianego do zamocowania narzędzia – staje się deterministyczny. Stanowi to podstawę obróbki „z poprawnością pierwszej części”, w której praktycznie eliminuje się potrzebę iteracyjnych regulacji.

Porównanie radarów: wymiary wydajności systemów lokalizacyjnych

Konserwacja uchwytów roboczych i modułowe elementy mocujące

Trwałość wszelkich akcesoriów do lokalizacji lub wyrównywania zależy od właściwej konserwacji. Zanieczyszczenia, takie jak wióry, pozostałości chłodziwa i mikroskopijne cząstki zużycia, mogą zakłócać połączenie sworznia ustalającego i styk stożka chwytu. Zdyscyplinowany schemat czyszczenia przy użyciu nieściernych rozpuszczalników i okresowa weryfikacja za pomocą wskaźnika testowego nie podlega negocjacjom.

Modułowe elementy osprzętu — w tym piony, płyty kątowe i płyty pomocnicze — zwiększają użyteczność systemów punktu zerowego. Standaryzując geometrię interfejsu, komponenty te umożliwiają pojedynczą maszynę obsługę szerokiej gamy rodzin części bez konieczności stosowania dedykowanego mocowania. W ciągu pięciu lat podejście modułowe może obniżyć koszty osprzętu nawet o 40% w porównaniu z rozwiązaniami tworzonymi na zamówienie, jednocześnie skracając czas realizacji wprowadzenia nowych produktów.
