Jak pneumatyczne i ręczne systemy imadła na nowo definiują precyzyjne mocowanie we frezarkach pionowych

Wyzwanie mocowania stojące za każdą operacją frezowania pionowego

Każda gotowa część odpada a pionowe centrum frezarskie zależy od jednej zmiennej, która rzadko przyciąga tyle uwagi, na ile zasługuje: sposobu przechowywania surowca podczas cięcia. Wrzeciono może być idealnie skalibrowane, ścieżka narzędzia bezbłędna, a przepływ chłodziwa idealny, a jednak część nadal wykracza poza tolerancję, ponieważ przedmiot obrabiany przesunął się o kilka mikronów w połowie cyklu. Mocowanie przedmiotu obrabianego to cichy partner w każdym efekcie wymiarowym zapewnianym przez warsztat.

W zakładach produkujących partie o różnej wielkości, od pojedynczych prototypów po serie produkcyjne obejmujące kilka tysięcy sztuk, metoda mocowania musi być elastyczna bez utraty powtarzalności. Dlatego dyskusja wokół pneumatyczne systemy imadła , ręczne systemy imadła , a ujednolicone płyty mocujące przestały być detalem na zapleczu i stały się podejmowaniem decyzji zakupowych na pierwszej linii.

0,01 mm Typowy docelowy poziom powtarzalności dla precyzyjnych szczęk imadła
30 sek Średni czas mocowania między cyklami w układach pneumatycznych
4x Skrócenie czasu konfiguracji zgłoszone przy ustalaniu punktu zerowego

Dlaczego stała siła mocowania decyduje o jakości części

Siła docisku nie jest pojedynczą liczbą statyczną. Zmienia się wraz ze zużyciem szczęk, techniką operatora, geometrią części i wibracjami skrawania. W systemie ręcznym siła jest przykładana ręcznie do mechanizmu śrubowego, co oznacza, że ​​ten sam operator na dwóch różnych zmianach może wytworzyć nieco inną siłę mocowania. W układzie pneumatycznym ciśnienie powietrza regulowane za pomocą zaworu zapewnia tę samą siłę w cyklu po cyklu, dlatego też komórki charakteryzujące się dużą mieszanką i dużą objętością skłaniają się ku automatycznemu zaciskaniu.

O tym, ile siły mocowania faktycznie potrzeba w danym zadaniu, decydują zazwyczaj trzy czynniki:

  • Siły skrawania generowane przez narzędzie, które skalują się wraz z głębokością skrawania, szybkością posuwu i twardością materiału
  • Sztywność części, ponieważ cienkościenne lub delikatne półfabrykaty mogą odkształcać się pod nadmiernym naciskiem mocowania
  • Ryzyko wibracji i drgań, które zwiększają zapotrzebowanie na stałą siłę trzymania o dużej wielkości
Imadło, które zaciska się zbyt lekko, powoduje ruch części i powstawanie złomu. Imadło, które zaciska się zbyt agresywnie, może zniekształcić cienki materiał jeszcze przed rozpoczęciem pierwszego przejścia. Właściwy system znajduje wąskie pasmo między nimi.

Pneumatyczne systemy imadeł: powtarzalna siła do frezowania pionowego o dużej objętości

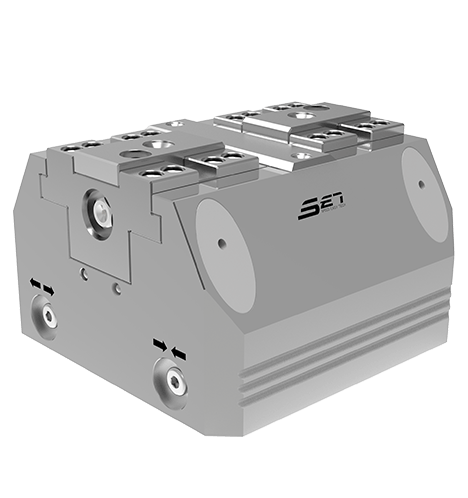

Pneumatic Vise Systems for vertical milling

pneumatyczne systemy imadła użyj sprężonego powietrza przepuszczanego przez cylinder do uruchomienia szczęki, zastępując ręczną śrubę kontrolowanym, powtarzalnym skokiem. Ponieważ ciśnienie powietrza można ustawić na stałą wartość i utrzymywać na stałym poziomie, każda część w partii podlega niemal identycznym warunkom mocowania. Ma to największe znaczenie w komórkach, w których a Obróbka pozioma CNC centrum lub A pionowe centrum frezarskie przebiega bez nadzoru podczas wielokrotnych zmian palet.

Typowe zalety zgłaszane w środowiskach produkcyjnych obejmują:

Atrybut Typowe zachowanie
Konsystencja zaciskania Wariancja siły utrzymuje się w wąskim, powtarzalnym paśmie w cyklach
Czas cyklu Uruchomienie jest wyzwalane automatycznie, co skraca czas oczekiwania operatora
Wpływ zmęczenia Eliminuje powtarzające się dokręcanie rąk, zmniejszając obciążenie operatora podczas zmiany
Integracja Można go podłączyć do blokad maszyny, aby wrzeciono nie uruchomiło się, dopóki nie zostanie potwierdzony nacisk zacisku

Kompromisem jest infrastruktura. Układy pneumatyczne wymagają czystego, regulowanego dopływu powietrza, dodatkowych zaworów i okresowej konserwacji uszczelek. W przypadku sklepów, które już korzystają z nagrobków uruchamianych pneumatycznie lub płyt mocujących z wieloma stacjami, dodanie imadła pneumatycznego jest naturalnym rozszerzeniem. W przypadku pojedynczej młyna ręcznego w warsztacie o małej wydajności inwestycja w linię lotniczą może nie zwrócić się szybko.

Ręczne systemy imadeł: elastyczna precyzja do prac prototypowych i niskonakładowych


Manual Vise Systems for precision milling fixtures

ręczne systemy imadła pozostają domyślnym wyborem w dużej części sklepów z ofertami pracy i nie bez powodu. Dobrze obrobione imadło ręczne, dokręcone przez doświadczonego operatora, może utrzymać tolerancje wystarczająco wąskie dla większości ogólnych prac frezarskich bez zewnętrznej infrastruktury powietrznej lub hydraulicznej. Konfiguracja jest prosta: zamontuj imadło, ustaw je prostopadle do stołu, załaduj część i dokręć.

Systemy ręczne najlepiej sprawdzają się, gdy:

  1. Rozmiary partii są małe, a geometria części często zmienia się pomiędzy zadaniami
  2. Hala produkcyjna nie posiada jeszcze regulowanej sieci sprężonego powietrza
  3. Operatorzy potrzebują dotykowych informacji zwrotnych, aby ocenić siłę mocowania w przypadku nieregularnego lub delikatnego materiału
  4. Ograniczenia budżetowe sprzyjają niższym kosztom początkowym i prostej konserwacji

Ograniczeniem jest spójność między operatorami i zmianami. Moment obrotowy przykładany ręcznie różni się w naturalny sposób, a w przypadku długotrwałych zadań różnica ta może objawiać się powolnym dryfem wymiarów części. Wiele sklepów rozwiązuje ten problem, łącząc imadła ręczne z uchwytami ograniczającymi moment obrotowy lub dokumentując standardową procedurę dokręcania w instrukcji pracy.

Pneumatyczne a ręczne: porównanie bezpośrednie

Kryteria Pneumatyczne systemy imadeł Ręczne systemy imadeł
Wymuś powtarzalność Wysokie, sterowane regulatorem Umiarkowane, zależne od operatora
Inwestycja z góry Wyższa wymaga infrastruktury lotniczej Niższa, minimalna konfiguracja
Najlepsze dopasowanie Cykle o dużej objętości, bez nadzoru Prace prototypowe i mieszane w małych nakładach
Konserwacja Uszczelki, zawory, kontrola jakości powietrza Smarowanie śrub, kontrola zużycia szczęk
Gotowość do automatyzacji Kompatybilny z blokadami i zmieniaczami palet Wymaga ręcznej interwencji w każdym cyklu
Powtarzalność Czas cyklu Zmęczenie operatora Koszt infrastruktury

Płyta podstawowa lokalizatora punktu zerowego: standaryzacja konfiguracji w różnych maszynach


Zero Point Locator Base Plate for CNC machining

A płyta bazowa lokalizatora punktu zerowego rozwiązuje inny problem niż samo imadło: powtarzalność lokalizacji. Zamiast ponownie wskazywać osprzęt za każdym razem, gdy przemieszcza się on między maszynami, płyta podstawowa z punktem zerowym pozwala operatorowi upuścić paletę lub imadło na zestaw mechanicznych lokalizatorów, które za każdym razem zatrzaskują osprzęt z powrotem w tym samym punkcie odniesienia X, Y i Z, zwykle z dokładnością do kilku mikronów.

Staje się to szczególnie cenne w sklepach oferujących asortyment m.in uniwersalne centrum obróbcze , dedykowany pionowe centrum frezarskie , oraz Bramka maszyny CNC dla większych części. Urządzenie zakwalifikowane raz na jedną maszynę można przenieść na inną bez pełnego cyklu ponownego wskazania, co znacznie skraca czas przezbrajania.

Typowe korzyści obserwowane w komórkach wielomaszynowych:

  • Kwalifikacja mocowania jest wykonywana jednorazowo, a następnie wykorzystywana ponownie w wielu obrabiarkach
  • Operatorzy spędzają mniej czasu na wskazywaniu, a więcej na cięciu
  • Prace oparte na paletach można wykonywać w trybie offline, podczas gdy maszyna kontynuuje poprzednie zadanie
  • Powtarzalność across machines reduces first-article rejection rates

Integracja systemów mocowania z przebiegiem obróbki

Poniższy diagram przedstawia typową sekwencję od surowca do gotowej części, gdy mocowanie pneumatyczne i płyta bazowa punktu zerowego są połączone na pionowe centrum frezarskie .

Surowy zapas Załadowany na palecie Płyta punktu zerowego Lokalizuje osprzęt Imadło pneumatyczne Część zaciskowa Cykl obróbki Wrzeciono się włącza

Ponieważ płytka punktu zerowego eliminuje etap wskazywania, a imadło pneumatyczne eliminuje etap ręcznego dokręcania, całkowity czas bez cięcia między zadaniami znacznie spada, co jest jednym z powodów, dla których wiele sklepów standaryzuje to łączenie w przypadku powtarzalnych prac produkcyjnych.

Wybór odpowiedniego systemu dla uniwersalnego centrum obróbkowego

Nie ma jednej prawidłowej odpowiedzi w każdym zakładzie produkcyjnym. Właściwa kombinacja zależy od składu części, objętości i istniejącej infrastruktury. Kilka praktycznych pytań pomoże zawęzić decyzję:

  • Czy warsztat ma już regulowane sprężone powietrze doprowadzone do maszyny, czy też należy zainstalować nowe przewody
  • Jak często osprzęt musi przemieszczać się pomiędzy młynem pionowym a maszyną poziomą lub bramową
  • Czy jest to aktualny czas usuwania wąskiego gardła, czy też czas konfiguracji i zmiany
  • Czy operatorzy potrzebują kontroli dotykowej w przypadku delikatnych lub nieregularnych części, czy też priorytetem jest spójność siły?

Wiele warsztatów wybiera podejście hybrydowe: ręczne systemy imadeł do prototypowania i prac jednorazowych, pneumatyczne systemy imadeł do powtarzalnej produkcji oraz płyta bazowa lokalizatora punktu zerowego pod obydwoma, dzięki czemu ta sama podstawa mocowania może być przemieszczana między maszynami bez ponownej kwalifikacji.

Konserwacja i trwałość precyzyjnych urządzeń frezujących

Niezależnie od tego, jaką metodę mocowania wybierze warsztat, trwałość mocowania zależy od konsekwentnej konserwacji. Powierzchnie szczęk zużywają się w wyniku powtarzającego się kontaktu z surowcem, kołki ustalające gromadzą wióry i zanieczyszczenia, a uszczelki siłowników pneumatycznych ulegają degradacji wraz z liczbą cykli i jakością powietrza.

Komponent Zalecana częstotliwość kontroli Objaw awarii
Powierzchnia szczęki imadła Cotygodniowa kontrola wzrokowa Utrata przyczepności, poślizg części
Uszczelki pneumatyczne Co 3 do 6 miesięcy Powolne uruchamianie, wyciek powietrza
Lokalizowanie pinów na płytce punktu zerowego Codzienne wycieranie Powtarzalność drift between setups
Mechanizm śrubowy w imadle ręcznym Comiesięczne smarowanie Nierówna lub nierówna siła mocowania

Śledzenie tych interwałów w prostym dzienniku konserwacji, zamiast polegać na pamięci, to jeden z bardziej spójnych sposobów, w jakie sklepy utrzymują powtarzalność na stałym poziomie przez miesiące produkcji.

Często zadawane pytania

P1: Jaka jest główna różnica między imadłami pneumatycznymi i ręcznymi?

Systemy pneumatyczne wykorzystują regulowane ciśnienie powietrza do uruchamiania szczęki, zapewniając stałą siłę zaciskania w każdym cyklu, podczas gdy systemy ręczne opierają się na ręcznym momencie obrotowym, który zapewnia kontrolę dotykową, ale większą zmienność między operatorami.

P2: Czy potrzebuję płyty bazowej lokalizatora punktu zerowego, jeśli korzystam tylko z jednej maszyny?

Nadal może to pomóc w przypadku pojedynczej maszyny, umożliwiając kwalifikację osprzętu w trybie offline i szybką wymianę, ale korzyści stają się większe, gdy osprzęt przemieszcza się między wieloma maszynami, takimi jak pionowe centrum frezarskie i suwnica maszyny CNC.

P3: Czy pneumatyczne systemy imadeł mogą uszkodzić delikatne lub cienkościenne części?

Mogą, jeśli ciśnienie nie jest odpowiednio wyregulowane dla danej części, dlatego większość systemów pneumatycznych umożliwia operatorowi ustawienie i zablokowanie maksymalnego ciśnienia odpowiedniego dla konkretnego przedmiotu obrabianego.

P4: Ile czasu przezbrajania może faktycznie zaoszczędzić płyta podstawowa punktu zerowego?

Sklepy wykonujące powtarzalne zadania często zgłaszają kilkukrotne skrócenie czasu konfiguracji w porównaniu z tradycyjnymi metodami wskazywania, ponieważ urządzenie powraca do tej samej pozycji referencyjnej bez ręcznego ustawiania.

P5: Czy ręczny system imadła wystarczy do pracy z wąskimi tolerancjami?

Tak, w wielu przypadkach, pod warunkiem, że imadło jest dobrze konserwowane, prawidłowo ustawione i dokręcone zgodnie ze spójną, udokumentowaną procedurą, tak aby siła nie różniła się znacząco pomiędzy częściami lub przełożeniami.
