Ośmiokątny stożkowy system mocowania w punkcie zerowym | Tokarka CNC Elastyczna aktualizacja obróbki i rozwiązania w zakresie mocowania do użytku domowego

Wprowadzenie

Produkcja mieszana o dużej mieszalności i małych partiach stała się głównym sposobem działania w nowoczesnych gałęziach przemysłu obróbki skrawaniem. Tokarki poziome i centra tokarsko-frezarskie CNC często napotykają typowe ograniczenia przepływu pracy, w tym żmudną wymianę osprzętu, czasochłonne ręczne ustawianie, niestabilną precyzję mocowania, niespójne odniesienia do wzorców w procedurach roboczych i niską kompatybilność z zautomatyzowanymi liniami produkcyjnymi.
Tradycyjne rozwiązania mocowania uchwytu wymagają od 20 do 40 minut na wymianę pojedynczego mocowania, co skutkuje niewystarczającą wydajnością czasu pracy maszyny. W przypadku cienkościennych i precyzyjnych detali często występują odkształcenia mocowania i słaba spójność wymiarowa, co ogranicza stabilną, zautomatyzowaną produkcję masową i obróbkę bez nadzoru.
Aby rozwiązać te typowe wąskie gardła w przemyśle, firma SET niezależnie opracowała dedykowany system mocowania w punkcie zerowym ze stożkiem ośmiokątnym do obróbki tokarki poziomej. Wyposażony w dwustronne ośmiokątne pozycjonowanie więzów, uniwersalne interfejsy modułowe, inteligentne funkcje wykrywania i automatycznego czyszczenia, a także wytrzymałe konstrukcje przeznaczone do dużych obciążeń, system zapewnia standardowe, wysoce precyzyjne i elastyczne rozwiązania w zakresie mocowania roboczego umożliwiające szybką wymianę. Służy jako niezawodna krajowa alternatywa dla importowanych wysokiej klasy osprzętu, szeroko stosowana w przemyśle motoryzacyjnym, lotniczym, maszynach precyzyjnych i innych scenariuszach obróbki o wysokim standardzie.

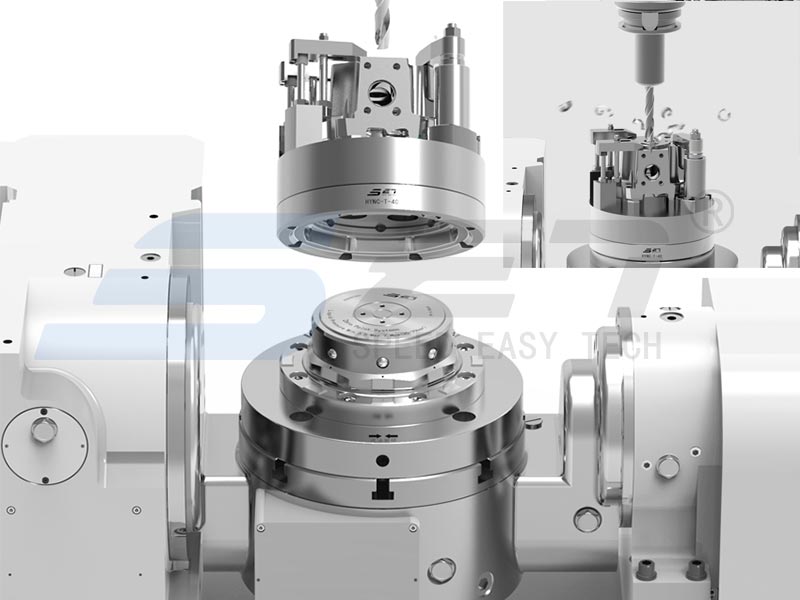

CNC Lathe Flexible Machining Upgrade

1. Podstawowe ograniczenia tradycyjnego mocowania tokarki poziomej

Konwencjonalnym ręcznym, hydraulicznym i pneumatycznym osprzętom dzielonym brakuje ujednoliconych standardów wzorcowych i struktur umożliwiających szybką wymianę, co prowadzi do słabych możliwości dostosowania do elastycznej produkcji mieszanej. Pięć typowych wyzwań związanych z przetwarzaniem podsumowano w następujący sposób:
Niska wydajność przezbrojeń i niewystarczające wykorzystanie maszyny
Tradycyjna wymiana uchwytu obejmuje wielokrotny demontaż, ręczne ustawienie czujnika zegarowego i resetowanie narzędzia. Każdy proces zmiany trwa od 20 do 40 minut, co zajmuje efektywny czas cięcia przy częstej zmianie modelu. Większość warsztatów obróbczych utrzymuje stopień wykorzystania maszyny poniżej 60% w konwencjonalnych trybach mocowania.
Wysoka zależność od ręcznego i niestabilna precyzja partii
Jakość mocowania i pozycjonowania w dużej mierze zależy od ręcznej kalibracji, która nieuchronnie powoduje błędy ludzkie. Cienkościenne części wałów i precyzyjne elementy tarcz są podatne na odkształcenia podczas zaciskania, co powoduje rozproszenie wymiarów partii i stosunkowo wysoki wskaźnik wadliwości.
Przesunięcie odniesienia i skumulowane błędy w procedurach
Przedmioty obrabiane wymagają wielokrotnego mocowania i pozycjonowania podczas przenoszenia na wielu stanowiskach. Ciągłe odchylenie od wzorca powoduje nakładanie się błędów przetwarzania, które nie spełniają wymagań dotyczących precyzji ciągłej obróbki o wysokiej precyzji.
Nieuniwersalne interfejsy ograniczające automatyczną aktualizację
Tradycyjne osprzęty wykorzystują niestandardowe struktury dokowania bez zintegrowanych funkcji czyszczenia i wykrywania miejsc, co utrudnia dopasowanie zrobotyzowanych systemów załadunku i rozładunku oraz blokuje realizację inteligentnej produkcji bez nadzoru.
Niewystarczająca sztywność mocowania do obróbki z dużymi obciążeniami
Konwencjonalne mocowania charakteryzują się prostymi konstrukcjami ograniczającymi i ograniczoną wytrzymałością na ścinanie. Przedmioty obrabiane są podatne na wibracje i niewielkie przemieszczenia podczas usuwania ciężkiego naddatku, co zmniejsza ogólną stabilność obróbki.

2. Struktura systemu i zasada działania

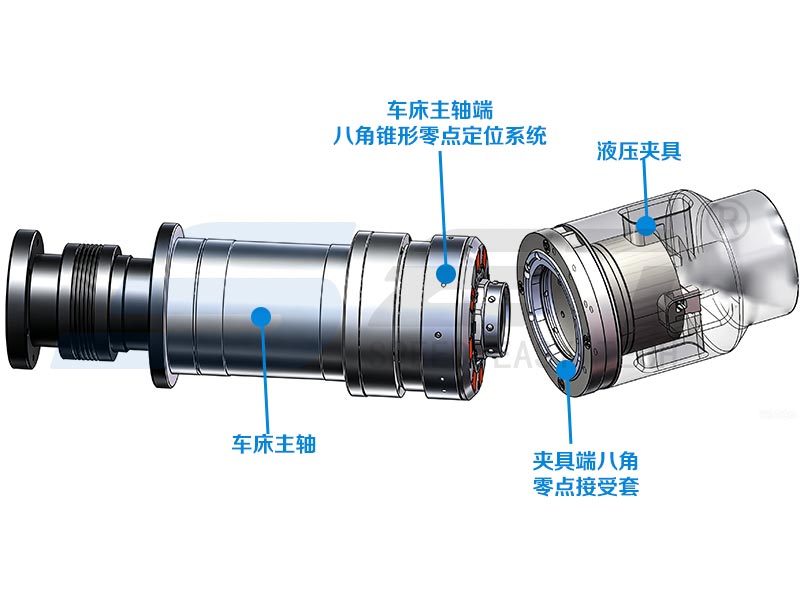

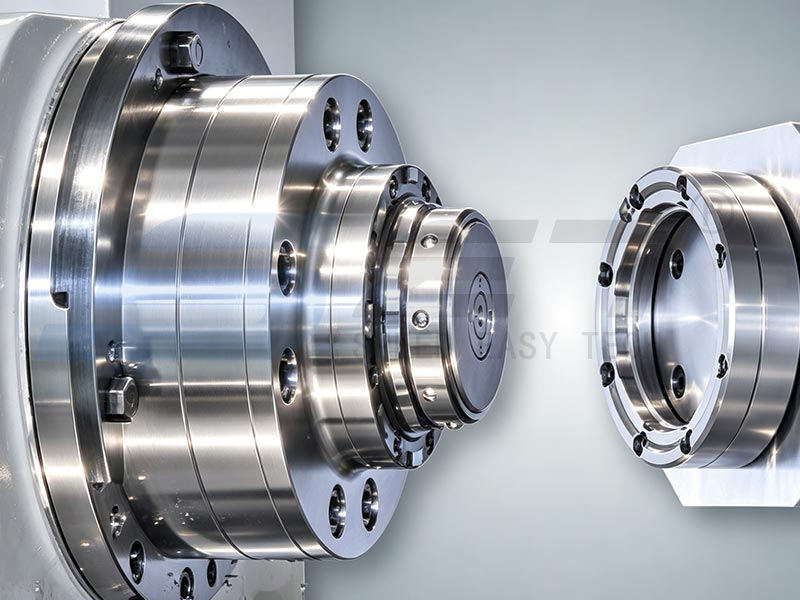

Dostosowany do poziomych uchwytów tokarskich 8–10 cali, system mocowania SET ze stożkiem ośmiokątnym w punkcie zerowym składa się z siłownika mocującego na końcu wrzeciona i tulei ustalającej na końcu mocowania, kompatybilnego ze standardowymi uchwytami uchwytów hydraulicznych, ręcznych i pneumatycznych.
Siłownik zaciskowy jest zamocowany na wrzecionie maszyny, natomiast tuleja odbiorcza jest zintegrowana z powierzchnią czołową uchwytu. Napędzany dyszlem wrzeciona tokarki, system realizuje automatyczne otwieranie, zamykanie i precyzyjne mocowanie osprzętu bez konieczności ręcznej regulacji, umożliwiając szybką wymianę różnych typów osprzętu.
Jednostka podstawowa przyjmuje samocentrującą, dwustronną strukturę ograniczającą o ośmiokątnym stożku. Konstrukcja ograniczająca dopasowanie do wielu powierzchni poprawia odporność na ścinanie i znacznie poprawia sztywność pozycjonowania i stabilność operacyjną. Optymalizując średnicę sworznia pociągowego i strukturę przenoszenia siły tłoka, wewnętrzne kulki stalowe blokujące wytwarzają równomierną i stabilną siłę zaciskania, aby zapewnić wysoką precyzję i sztywność pozycjonowania.
Wyposażony w kołki ściągające z otworami przelotowymi, system umożliwia montaż długich i bardzo wysokich przedmiotów obrabianych osadzonych w uchwycie. Skutecznie rozwiązuje problemy z niestabilnym mocowaniem elementów o specjalnych kształtach i dostosowuje się do wymagań obróbki o dużym przesuwie i dużej sztywności.

3. Podstawowe zalety techniczne

3.1 Dokładność pozycjonowania na poziomie mikrona przy doskonałej sztywności i stabilności

Łącząc ośmiokątny stożkowy samocentrujący i wielopunktowe stalowe blokujące podwójne wiązania, system zapewnia stabilną, powtarzalną dokładność pozycjonowania w granicach 0,005 mm, eliminując błędy ręcznego ustawiania i skumulowane odchylenia od powtarzających się procedur mocowania.
Dwustronna struktura ograniczająca zapewnia dużą odporność na ścinanie, utrzymując stabilny stan mocowania bez wibracji i przemieszczeń podczas ciężkiego skrawania. W pełni dostosowuje się do scenariuszy obróbki wymagającej dużej precyzji i dużych obciążeń, w tym cienkościennych części lotniczych, precyzyjnych elementów wałów i ciężkich odkuwek.

CNC Lathe Flexible Machining Upgrade

3.2 Uniwersalny standardowy interfejs do szybkiej zmiany na poziomie minuty

Ujednolicony uniwersalny interfejs mocowania jest kompatybilny z pełną serią poziomych uchwytów tokarskich. Do szybkiego przełączania osprzętu nie jest wymagana żadna modyfikacja obrabiarki. System obsługuje wstępne ustawienia offline, wymagające jedynie prostego dokowania i blokowania na obrabiarkach.
Czas zmiany pojedynczego urządzenia zostaje skrócony do 1–3 minut, skutecznie skracając czas przestoju maszyny i znacznie poprawiając elastyczność produkcji w przypadku wielogatunkowej produkcji mieszanej.

3.3 Inteligentne wykrywanie i czyszczenie za pomocą przedmuchu powietrza w produkcji bezzałogowej

Wbudowane czujniki wykrywające szczelność monitorują stan mocowania i blokowania osprzętu w czasie rzeczywistym, skutecznie zapobiegając ryzyku niepełnego i luźnego mocowania. Zintegrowana struktura czyszcząca nadmuchem powietrza automatycznie usuwa wióry żelaza i pył z powierzchni pozycjonujących, zapobiegając odchyleniom precyzji spowodowanym resztkowymi zanieczyszczeniami.
System umożliwia całodobową, ciągłą obróbkę bez nadzoru i bezproblemowe dokowanie za pomocą zautomatyzowanego sprzętu do załadunku i rozładunku, tworząc solidną podstawę dla inteligentnych warsztatów bez oświetlenia.

3.4 Wzmocniona, wytrzymała konstrukcja do długoterminowej produkcji o wysokiej intensywności

Zoptymalizowane specjalnie pod kątem środowisk skrawania metali ciężkich, elementy rdzenia przenoszące siły zostały strukturalnie ulepszone, zapewniając zwiększoną odporność na uderzenia i zmęczenie. System obsługuje miliony stabilnych cykli blokowania, utrzymując stabilną wydajność konstrukcyjną i stałą precyzję podczas długoterminowej, ciągłej produkcji pod dużym obciążeniem.

3.5 Ujednolicony system testów porównawczych dla elastycznego transferu międzyprocesowego

System integruje wzorce obróbki, kalibracji i kontroli w ujednolicony standard. Przedmioty obrabiane mogą krążyć pomiędzy różnymi urządzeniami i procedurami roboczymi bez konieczności wielokrotnego pozycjonowania, co eliminuje nagromadzone błędy przetwarzania.
Skutecznie kontroluje deformację mocowania cienkościennego przedmiotu obrabianego i zapewnia stałą dokładność wymiarową partii, przełamując izolowane bariery produkcyjne w jednym procesie i dostosowując się do elastycznych układów produkcyjnych linii montażowej.

CNC Lathe Flexible Machining Upgrade

4. Wymierne korzyści wynikające z zastosowania na miejscu

Praktyczne dane dotyczące zastosowań warsztatowych potwierdzają wszechstronną optymalizację produkcji po zastosowaniu systemu mocowania ze stożkiem ośmiokątnym w punkcie zerowym SET:
Większa wydajność wymiany i wykorzystanie maszyny
Eliminowane są procedury ręcznego ustawiania i ustawiania narzędzi, redukując czas pomocniczy bez obróbki skrawaniem o ponad 90%. Średni stopień wykorzystania maszyn wzrasta powyżej 85%, a ogólna zdolność produkcyjna warsztatu wzrosła o 30% do 55%.
Stabilna precyzja obróbki i zmniejszony wskaźnik wadliwości
Powtarzalne pozycjonowanie na poziomie mikrona pozwala uniknąć błędów ręcznych i optymalizuje kontrolę deformacji mocowania. Znacznie poprawiono spójność wymiarową detalu wsadowego, zmniejszając odsetek usterek w warsztacie o ponad 50%.
Kompatybilność z automatyzacją wspiera produkcję przy wyłączonym świetle
Standaryzowane interfejsy pasują do ramion robotycznych i systemów automatycznej obsługi AGV, realizując pełną automatyzację procesu przełączania uchwytów, mocowania przedmiotu obrabianego i ciągłej obróbki. Inwestycje w pracę ręczną zmniejszono o ponad 40%, co zapewnia stabilną, całodobową produkcję tokarską bez nadzoru.
Ekonomiczna alternatywa krajowa optymalizuje długoterminowe wydatki na produkcję
System służy jako praktyczny zamiennik wysokiej klasy importowanych opraw, charakteryzując się niższymi kosztami zakupu, krótszym cyklem dostaw i wygodną konserwacją posprzedażną. Komponenty modułowe zapewniają długą żywotność, skutecznie redukując średnie koszty operacyjne i skracając cykle zwrotów projektów.

5. Zgodność aplikacji w pełnym scenariuszu

Kompatybilny sprzęt

Nadaje się do tokarek poziomych CNC z uchwytem 8–10 cali, 4-osiowych tokarek poziomych, centrów tokarsko-frezarskich do kompozytów i tokarek poziomych do dużych obciążeń. Obsługuje wstępną instalację na nowym sprzęcie i modernizację techniczną starych obrabiarek bez konieczności rozległej modyfikacji łoża.

Kompatybilne przedmioty i tryby produkcji

Ma zastosowanie do różnych precyzyjnych części obrotowych, w tym elementów wałów, części dysków, cienkościennych części konstrukcyjnych przemysłu lotniczego, obudów skrzyń biegów i wrzecion silników. Obejmuje niestandardowe przetwarzanie pojedynczych elementów, produkcję mieszaną w małych i średnich seriach oraz standardowe scenariusze produkcji masowej.

6. Wnioski i perspektywy branżowe

Istotą elastycznego doskonalenia produkcji tokarek poziomych jest ujednolicona i precyzyjna rekonstrukcja wzorców mocowania przedmiotu obrabianego. Ośmiokątny stożkowy system mocowania w punkcie zerowym SET rozwiązuje typowe problemy przemysłowe, w tym powolną zmianę, niestabilną precyzję, niewystarczającą sztywność mocowania i słabą zdolność adaptacji w automatyce, dzięki czterem podstawowym zaletom: ośmiokątne dwustronne pozycjonowanie więzów, uniwersalny interfejs szybkiej wymiany, inteligentne funkcje adaptacyjne i konstrukcja o dużej sztywności przy dużym obciążeniu, zapewniając niezawodny, krajowy zamiennik wysokiej klasy importowanych opraw.
W przeciwieństwie do przemysłowego trendu produkcji wielu odmian i krótkich dostaw, znormalizowane uchwyty szybkiej wymiany z punktem zerowym stały się niezbędnym wyposażeniem pomocniczym dla nowoczesnych linii produkcyjnych tokarek poziomych. Rozwiązanie pomaga przedsiębiorstwom zajmującym się obróbką skrawaniem elastycznie reagować na zmieniające się wymagania zamówień, poprawiać poziom automatyzacji warsztatów i cyfryzacji oraz budować stabilne, długoterminowe przewagi konkurencyjne w precyzyjnej, inteligentnej produkcji.
Przedsiębiorstwa wymagające modernizacji uchwytów tokarskich mogą skonsultować się z zespołem technicznym SET w celu uzyskania niestandardowych rozwiązań uchwytów punktu zerowego dopasowanych do określonych modeli sprzętu, specyfikacji przedmiotu obrabianego i trybów produkcji.
