Niski stopień wykorzystania sprzętu i długi czas ustawiania przedmiotu obrabianego na obrabiarkach 5-osiowych? Oprzyrządowanie do szybkiej wymiany z punktem zerowym całkowicie eliminuje problem związany z nieefektywnym ustawieniem narzędzia.

Wprowadzenie

Wysokiej klasy Obróbka 5-osiowa sprzęt stał się stiardową infrastrukturą w całym kraju precyzyjna forma , lotniczy , nowy pojazd energetyczny , Precyzyjny komponent 3C , zawory hydrauliczne i sektory produkcji automatyki. Coraz więcej fabryk intensywnie inwestuje w produkty premium Obróbka 5-osiowa centers , maszyny ze stołem uchylnym i 5-osiowym sprzętem tokarsko-frezarskim w celu zwiększenia mocy produkcyjnych. Jednakże nadal istnieje powszechny problem branży: wiele z nich ma wysoką wartość Obrabiarki 5-osiowe nie zapewniają oczekiwanej przepustowości, wydajności i marży zysku.

Statystyki pokazują, że na rzeczywistych halach produkcyjnych efektywny czas skrawania metalu wynosi Maszyny 5-osiowe często wynosi mniej niż 40% całkowitego czasu pracy. Ponad 60% przestojów maszyn zajmują operacje nie przynoszące wartości dodanej, w tym prace ręczne centrowanie , znajdowanie krawędzi i ustawianie narzędzi , montaż i demontaż osprzętu, kalibracja punktu odniesienia przedmiotu obrabianego i partia przestawienie produkcji .

W miarę przesuwania się nowoczesnej produkcji w kierunku wielogatunkowe, małoseryjne, krótkie terminy realizacji modeli zamówień, ograniczenia tradycyjnych procesów obróbki stają się coraz bardziej widoczne. Długie cykle konfiguracji powodują częste przestoje maszyny; wielokrotne zaciskanie kompleksu części wielościenne generuje skumulowany błąd mocowania co powoduje odchylenie wymiarowe i złe wykończenie powierzchni; jakość obróbki jest w nadmiernym stopniu zależna od doświadczenia starszego operatora, co prowadzi do niestabilnej konsystencji partii i wysokiego ryzyka złomowania.

Większość producentów przeocza krytyczny fakt: najwyższą produktywność Sprzęt 5-osiowy nie jest określana wyłącznie przez wydajność sprzętu maszyny, ale przez wsparcie system mocowania pracy . Bez iteracyjnych ulepszeń procesów mocowania i pozycjonowania nawet najwyższej klasy maszyny 5-osiowe nie będą w stanie osiągnąć zaplanowanej precyzji i potencjału wydajności. Jako stiardowe i dojrzałe rozwiązanie, system mocowania roboczego z punktem zerowym do szybkiej wymiany skutecznie rozwiązuje powolną konfigurację, niestabilną punkt odniesienia i niski wykorzystanie maszyny , stając się podstawowym ulepszeniem dla fabryk precyzyjnych w celu ulepszenia Ogólna efektywność sprzętu (OEE) i zmniejszyć złom masowy stawki.

1. Podstawowe problemy tradycyjnego mocowania w produkcji 5-osiowej

Konwencjonalne przetwarzanie polegające na imadła stołowe i niestiardowe dedykowane oprawy są przeznaczone do tradycyjnych scenariuszy produkcji masowej i nie mogą dostosować się do prądu elastyczna produkcja żądania. Główne wady podsumowano w następujący sposób:

1.1 Długotrwała konfiguracja przezbrojenia ogranicza efektywną produktywność

Tradycyjne przepływy pracy wymagają wielokrotnego ręcznego pozycjonowania, kalibracja układu współrzędnych i kompensacja przesunięcia narzędzia przy każdej wymianie przedmiotu obrabianego, zmianie partii i przeróbce części. Pojedynczy czas konfiguracji dla złożonych nieregularnych Części 5-osiowe często przekracza 30 minut. Częste przestoje w celu usunięcia usterek poważnie skracają efektywny czas cięcia i obniżają ogólną wydajność operacyjną warsztatu.

1.2 Powtarzające się zaciskanie powoduje skumulowaną utratę precyzji

Największą zaletą Obróbka 5-osiowa to jednorazowe mocowanie do obróbki połączeń wielopowierzchniowych. Tradycyjne oprawy wymagają jednak wielokrotnego demontażu i zmiany położenia. Transfer przedmiotu obrabianego pomiędzy urządzeniami i Współrzędnościowa maszyna pomiarowa (CMM) przeróbki prowadzą do ciągłego punkt odniesienia przesunięcie, co skutkuje dokładnością geometryczną i pozycjonowaniem poza tolerancją. Powoduje to ogromne straty ekonomiczne w przypadku przedmiotów o dużej wartości lotniczy components i precyzyjne formy.

1.3 Niestiardowe oprawy niosą ze sobą wysokie koszty i niską wszechstronność

Aby sprostać różnorodnym potrzebom produkcyjnym, fabryki muszą dostosowywać ekskluzywne mocowania do różnych detali, co wiąże się z wysokimi kosztami zaopatrzenia, dużym obłożeniem magazynu i niskim wskaźnikiem ponownego wykorzystania. Niestiardowe osprzęt nie może szybko dostosować się do powtarzających się zamówień na nowe produkty, co stanowi poważne wąskie gardło dla elastycznej produkcji.

1.4 Wysoka zależność od doświadczenia ręcznego utrudnia stiaryzację

Tradycyjne pozycjonowanie i ustawianie narzędzi opiera się całkowicie na umiejętnościach operatora. Cykle szkoleniowe nowych pracowników są długie, a wymiary i jakość produktów znacznie się zmieniają podczas przekazywania zmian. Stabilność produkcji jest ściśle powiązana ze starszymi technikami, co uniemożliwia stiaryzowaną i powtarzalną produkcję masową.

2. Uchwyt roboczy z możliwością szybkiej wymiany punktu zerowego: stiardowe rozwiązanie do obróbki 5-osiowej

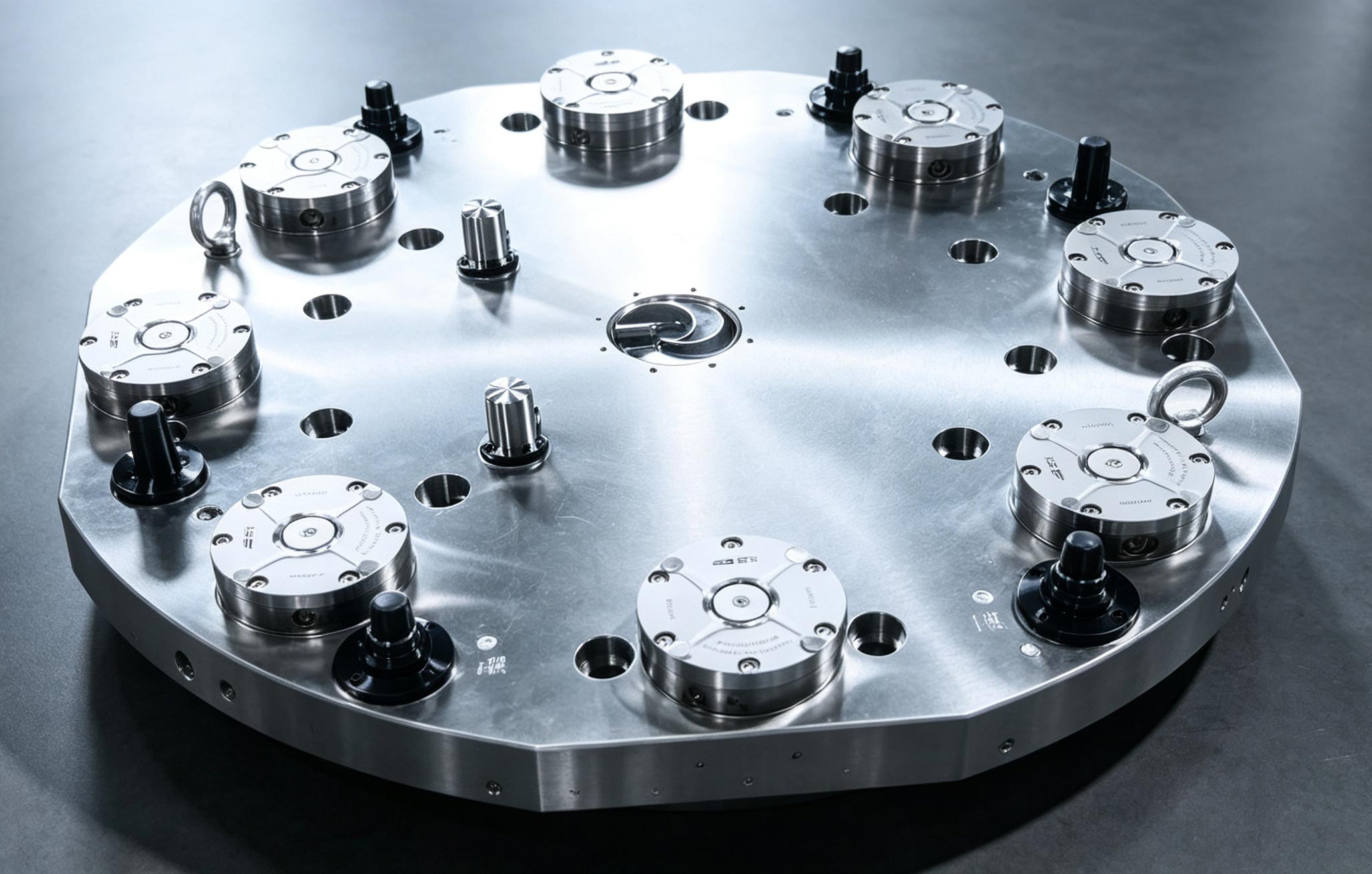

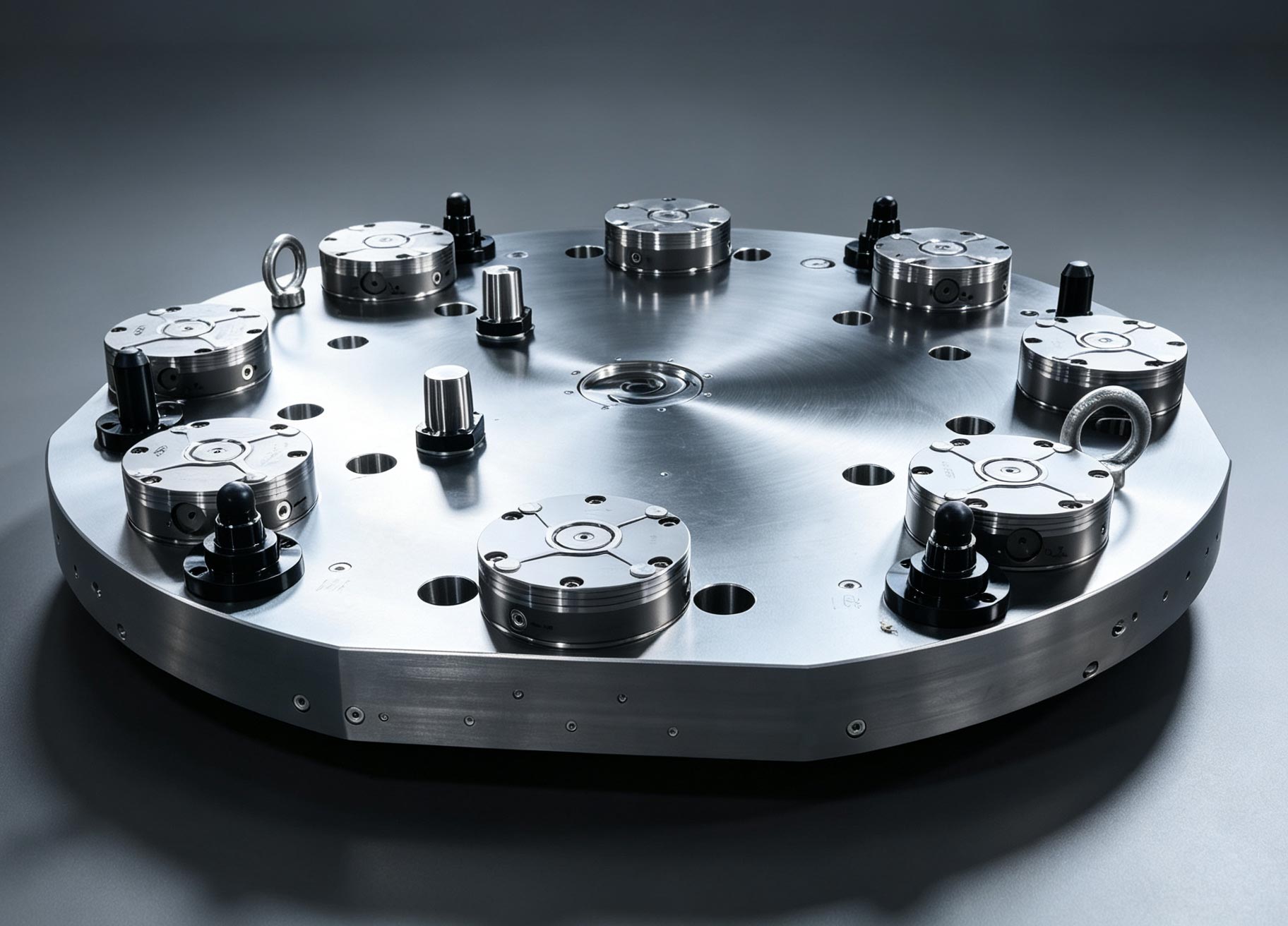

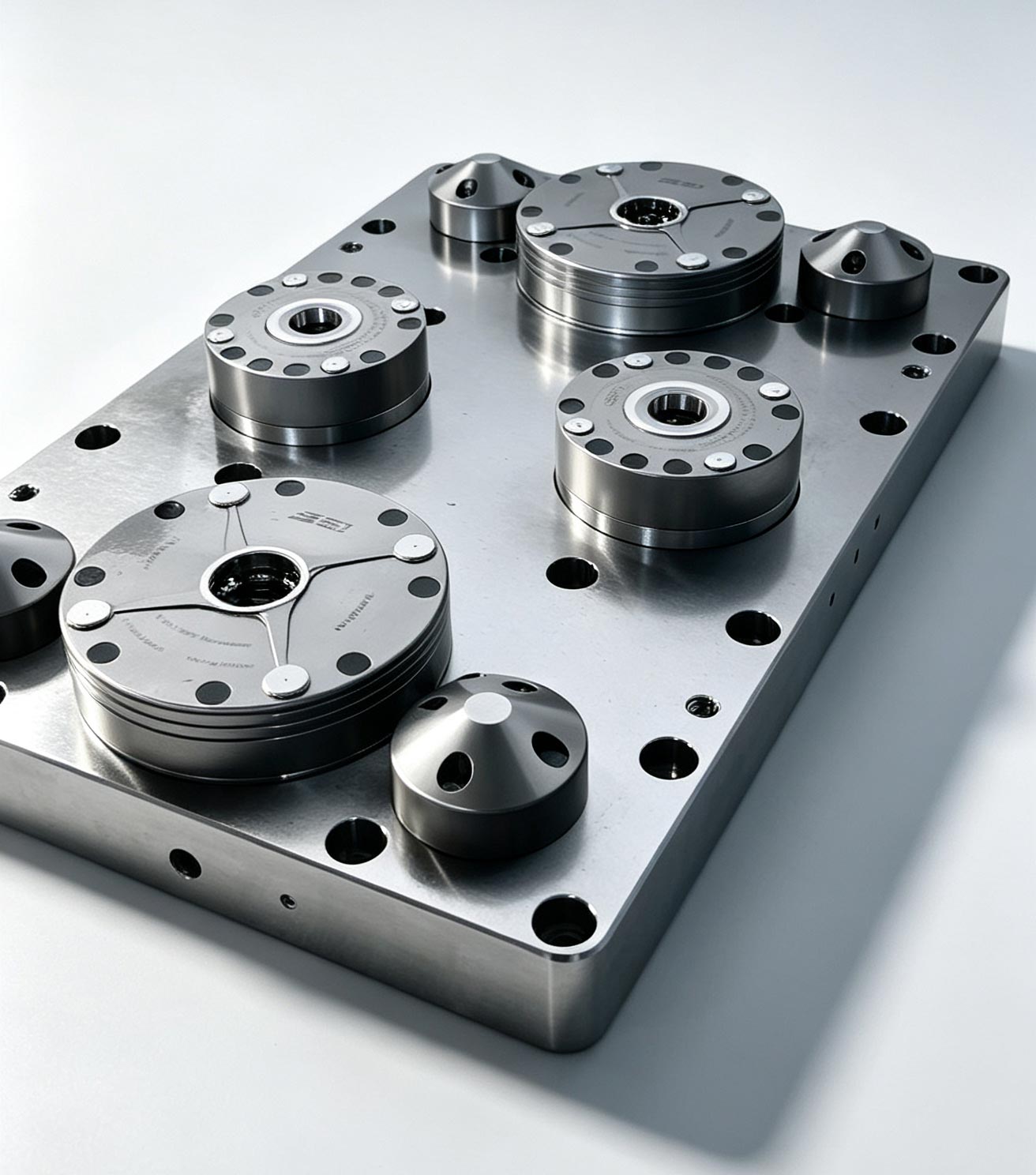

The system szybkiej wymiany punktu zerowego przyjmuje znormalizowaną architekturę techniczną zlokalizowanie płytek bazowych i wysoka precyzja wyciągnąć szpilki , budując ujednolicony i stały proces punkt odniesienia . Realizuje zintegrowaną wstępną regulację offline detali, osprzętu i palety , zasadniczo rozwiązując problemy branży, takie jak trudne ustawienie narzędzi, powolna zmiana, chaotyczne pozycjonowanie i niestabilna precyzja, a także w pełni dopasowując się do wysokiej precyzji, wysokiej wydajności i elastycznej charakterystyki produkcji nowoczesnych warsztatów 5-osiowych.

2.1 Szybka zmiana na drugim poziomie, znacząca poprawa OEE maszyny

System całkowicie zmienia tradycyjny tryb debugowania na komputerze. Wszystkie prace przedprodukcyjne, w tym mocowanie przedmiotu obrabianego, ustawianie narzędzi i kontrola, można wykonać niezależnie stacje wstępnej konfiguracji offline . Po wstępnej regulacji paleta jest na swoim miejscu, pozycjonowanie i blokowanie można zakończyć w ciągu 3–5 sekund bez konieczności ponownego wyszukiwania krawędzi, kalibracji współrzędnych i kompensacji parametrów.

W przypadku scenariuszy zmian o wysokiej częstotliwości w formach, nowej energetyce i przemyśle lotniczym rozwiązanie skraca czas debugowania pojedynczej partii z 2–4 godzin do 10 minut. Ogólnie wykorzystanie maszyny i OEE wyposażenia 5-osiowego wzrastają stabilnie o 25–35%. Równoległy tryb cięcia na maszynie i wstępnej regulacji offline eliminuje pracę wrzeciona na biegu jałowym i zapewnia ciągłą i wydajną produkcję.

2.2 Ujednolicone odniesienie całego procesu, eliminujące skumulowane błędy obróbki

The system mocowania roboczego z punktem zerowym do szybkiej wymiany jednoczy punkt odniesienia projektu , punkt mocowania i dane kontrolne . Przedmioty obrabiane na standardowych paletach można bezproblemowo przenosić między sobą Obróbka 5-osiowa centers , poziome centra obróbcze , Obróbka elektroerozyjna (EDM) sprzęt i CMM urządzeń z zerowym odchyleniem pozycjonowania w całym procesie.

w Cięcie połączone z osią B/C w przechylnych maszynach obrotowych 5-osiowych, precyzyjna konstrukcja pozycjonowania stożka jest odporna na wielokierunkowe uderzenia cięcia i pozwala uniknąć przemieszczeń wibracyjnych. Wyposażony w moduły pływające obsługujące punkt zerowy skutecznie tłumi odkształcenia zaciskowe cienkościennych ścianek części ze stopów tytanu i aluminium .

Praktyczna weryfikacja warsztatowa pokazuje, że całkowity poziom złomowania zmniejsza się o ponad 70%, a poziom kwalifikacji partii utrzymuje się na poziomie powyżej 98%. Do produkcji form stosuje się wspólne podłoża o punkcie zerowym wkłady rdzeniowe , ubytki i slajdy obsługuje jeden zacisk obróbka pięciostronna , eliminując powtarzające się błędy mocowania, zapewniając jednolite szczeliny pasowania formy i znacznie zmniejszając nakład pracy związany z polerowaniem i przeróbkami po obróbce.

2.3 Modularna uniwersalna konstrukcja, redukcja kosztów osprzętu i wsparcie elastycznej produkcji

Znormalizowana struktura siatki system szybkiej wymiany punktu zerowegos jest wysoce kompatybilny z imadła stołowe , sinusoidalne uchwyty magnetyczne i various custom tooling accessories. A single set of zlokalizowanie płytek bazowych może dostosować się do dziesiątek specyfikacji przedmiotu obrabianego, unikając wielokrotnego dostosowywania ekskluzywnych osprzętu do nowych produktów.

Akcesoria pomocnicze, np bloki pionowe i płyty kątowe skutecznie zapobiegają zakłóceniom narzędzia, spełniając wymagania przetwarzania formy głęboko wnękowe , części o specjalnych kształtach i miniatury Precyzyjny komponent 3Cs . Wysokie napięcie hydrauliczne lokalizatory punktu zerowego nadają się do ciężkich zastosowań komponenty elektrowni wiatrowych i statków , równoważąc bardzo wysoką sztywność mocowania i efektywną wymianę.

Ta modułowa konstrukcja obniża koszty zakupu osprzętu fabrycznego i zapasów o ponad 30%, doskonale dostosowując się do elastycznej produkcji wielowariantowych zamówień w przepływie mieszanym.

2.4 Standaryzuj procesy produkcyjne, zmniejsz zależność od ręcznego doświadczenia

System wiąże układy współrzędnych przedmiotu obrabianego i parametry kompensacji narzędzia ze standardowymi paletami w celu stałego ponownego użycia. Operatorzy nie potrzebują profesjonalnych umiejętności w zakresie pozycjonowania i ustawiania narzędzi, co znacznie obniża próg kosztów pooperacyjnych i kosztów szkolenia nowego personelu.

Wbudowany punkt odniesienia air-blow cleaning i kontrola szczelności Funkcje automatycznie identyfikują resztki żelaza na powierzchniach pozycjonujących i niekwalifikowany stan mocowania, skutecznie unikając złom masowy spowodowane zaniedbaniem człowieka. Całkowicie rozwiązuje problem wahań jakości spowodowanych rotacją personelu i przekazywaniem zmian, realizując ustandaryzowane, powtarzalne i stabilne 5-osiowe procesy przetwarzania.

2.5 Rezerwuj interfejsy automatyki, wspieraj inteligentną produkcję bez nadzoru

Tradycyjne konstrukcje osprzętu nie mogą równać się z automatycznym sprzętem do załadunku i rozładunku, stając się kluczową przeszkodą w inteligentnej modernizacji warsztatów 5-osiowych. Standaryzowany pociągnąć kołek interfejs systemu punktu zerowego doskonale się dopasowuje chwytaki robotyczne , automatyczne biblioteki materiałów i ścieżki transferowe, realizując w pełni automatyczne przełączanie palet.

Wiele wstępnie ustawionych palet może krążyć i podawać materiały w ciągu nocy zmiany bez nadzoru , wspierając nieprzerwane cięcie na maszynach 5-osiowych i maksymalizując moce produkcyjne na nocną zmianę. Tymczasem sygnał stanu zaciśnięcia można podłączyć do systemu sterowania sprzętem w celu monitorowania w czasie rzeczywistym, zapewniając solidną podstawę sprzętową dla fabryk umożliwiających przejście z przetwarzania na jednej maszynie do Elastyczny system produkcyjny (FMS) .

3. wdustry Application & On-Site Implementation Benefits

3.1 Precyzyjna produkcja form

Szeroko stosowane do formy wtryskowe , formy do tłoczenia i formy odlewnicze do 5-osiowej obróbki wykańczającej i czyszczenia narożników. Cykl wymiany formy ulega skróceniu z 4 godzin do 15 minut. Ujednolicona wielownękowa punkt odniesienia pozycjonowanie optymalizuje dokładność dopasowania formy, skraca cykle dostaw i wydłuża żywotność formy.

3.2 Precyzyjna obróbka lotnicza

Idealny do precyzyjnych części cienkościennych, takich jak tytanowe elementy konstrukcyjne , łopatki turbin i wsporniki satelitarne . Skutecznie kontroluje odkształcenie mocowania, zapewnia zerowe odchylenie punktu odniesienia w przenoszeniu między procesami, stabilnie spełnia precyzja na poziomie mikrona standardów i zmniejsza straty złomu części o wysokiej wartości.

3.3 Nowe komponenty pojazdów energetycznych

Możliwość dostosowania do produkcji mieszanej półki na baterie , obudowy silników i obudowy skrzyni biegów . Obsługuje szybkie przełączanie różnych modeli detali, podwaja zdolność produkcyjną pojedynczej linii i dopasowuje się do charakterystyki szybkiej iteracji i wielopartyjnej produkcji małych partii nowych pojazdów energetycznych.

3.4 Części 3C i mikroprecyzyjne

Kompaktowy mini jednostki punktu zerowego dostosować się do małych przedmiotów, takich jak Akcesoria AR i jamy komunikacyjne . Unikają kolizji narzędzi, zapewniają bardzo stałą dokładność wymiarową partii i poprawiają ogólny wskaźnik kwalifikacji produktu.

3.5 Ogólne maszyny i urządzenia automatyki

Nadaje się do obróbki elementy reduktora , hydrauliczne korpusy zaworów i oprzyrządowanie do automatyzacji. Jeden zestaw urządzeń punktu zerowego obejmuje wiele specyfikacji produktów, zmniejsza zaległości w zakresie wyposażenia i znacząco poprawia efektywność realizacji zamówień.

4. Wniosek

Podstawowa konkurencja nowoczesności Obróbka 5-osiowa nie opiera się już wyłącznie na wydajności sprzętu obrabiarki. W przypadku większości fabryk kluczem do przełamania wąskiego gardła w zyskach jest wyeliminowanie nieefektywnych połączeń mocujących i pozycjonujących oraz zbudowanie zestawu precyzyjnych, elastycznych i zautomatyzowanych standardowych systemów mocowania.

Jako podstawowe rozwiązanie wspierające inteligentne przetwarzanie 5-osiowe, system mocowania roboczego z punktem zerowym do szybkiej wymiany pomaga przedsiębiorstwom osiągnąć kompleksowe aktualizacje w czterech wymiarach:

• Zwiększenie wydajności : Wyeliminuj nieprawidłowy czas konfiguracji i ustawiania narzędzi, znacznie popraw wykorzystanie maszyny i OEE;
• Stabilizacja jakości : Ujednolicenie całego procesu punkt odniesienia benchmarki, eliminują skumulowane błędy i stabilizują wydajność przetwarzania wsadowego;
• Redukcja kosztów : Obniż koszty zakupu osprzętu, straty złomu i wydatki na szkolenia ręczne;
• wtelligent Empowerment : Realizuj znormalizowaną i bezzałogową produkcję, rezerwuj interfejsy dla późniejszych inteligentnych modernizacji linii produkcyjnych FMS.

w the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
