System zacisków Ustaw pełną gamę systemu zerowego zacisku, aby pomóc nowej rewolucji w obróbce!

Pełny zakres chwytaków zerowych opracowanych przez Suidel jest wszechstronny i może być instalowany w paletach maszynowych, podłożach, kwadratowych płytach, kolumnach, wieżach i obrotowych mostach dla wszystkich popularnych procesów mechanicznych, takich jak mieleństwo, obracanie, szlifowanie, korozja i ławki testowe dla urządzeń montażowych. Szybka zmiana chwytaków wykonanych ze stali narzędziowej wysokiej jakości są mechanicznie zaciśnięte i odblokowane. Cechy pełnej gamy systemów zacisków Suyi DE to: proste i trwałe, łatwe do czyszczenia, pełne projektowanie opakowań i wysokiej dokładności pozycjonowania.
Z bogatym doświadczeniem w dziedzinie przetwarzania mechanicznego, nadal wzbogacamy ofertę produktów o bardziej wyrafinowaną i inteligentną produkcję narzędzi maszynowych oraz zaspokajamy różnorodne potrzeby innowacyjnych rozwiązań systemowych technologii zacisków dla klientów, aby pomóc przedsiębiorstwom w tworzeniu wysokiej wydajności, wysokiej precyzji, wysokiej jakości linii produkcyjnej.
Ręczne serie systemów szybkich zmian
01

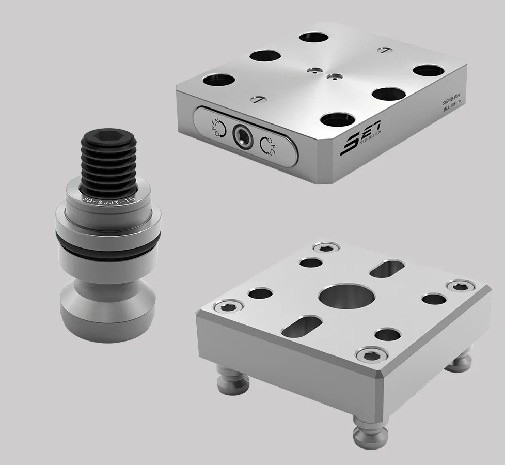

Seria ręczna zero pozycjonowania

▲ Ręczny czteroosobowy pozycjonujący ręczny palet Manual Blocking Pin
Dzięki kombinacji ręcznego systemu pozycjonowania zerowego i ręcznego wad, modułowy projekt silnego blokowania jest szybko realizowany, co może zrealizować szybkie zaciskanie poza maszyną i poprawić wydajność przetwarzania.
Funkcje pozycjonującego
Ręcznie zaciskać i odblokować
Materiał: stal nierdzewna (lub niestandardowa)
Hartowanie powierzchniowe i tłokowe
Powtarzająca się dokładność pozycjonowania <± 0,01 mm
Maksymalny moment obrotowy: 60 nm
Charakterystyka palety
Materiał: die stal (lub niestandardowa)
Można dostosować specjalne wymagania
Funkcje kołków
hartowanie
Funkcja ograniczania swobody kierunków x i y
02
Wideo

▲ INSTRUKCJA INSTRUKCJA INSTRUKCJA

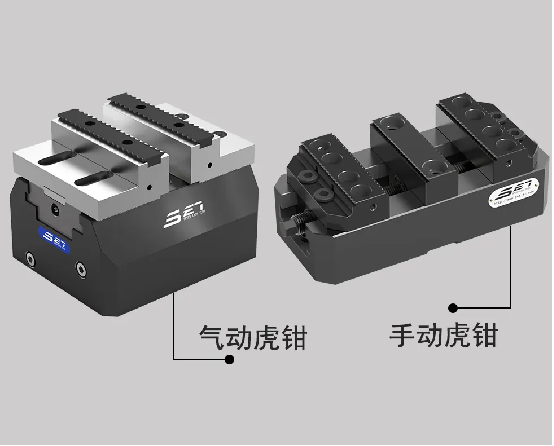

Zamszowy Vice może być używany w połączeniu z systemem pozycjonowania zerowego punktu, aby szybko zmienić całe urządzenie zaciskające w sekundy. Płaska konstrukcja i wolna od przestrzeni, szczególnie odpowiednie do rozwiązań automatyzacji z przechowywaniem przedmiotu obrabianego w połączeniu z systemami szybkich.
Funkcje ręcznych imadłowych
Ręczne szybkie otwarcie, blokowanie, podwójne uszczelnienie, dobra wydajność uszczelnienia
Materiał: stopowa stal konstrukcyjna
Środowisko za pomocą dwuletnich centrów łożyska, łatwe w obsłudze
Powtarzająca się dokładność pozycjonowania <± 0,01 mm
Wadą samookalania jest wszechstronnym narzędziem, które można użyć do chwytania pustych materiałów, płyt lub profili. Wstępne i wolne od szczeliny łożysko środkowe oraz dodatkowe zamontowane suwaki zapewniają powtarzalność do ± 0,01 mm, małą głębokość zacisków (3 mm) oraz możliwość osiągnięcia obróbki wielostronnej w jednym systemie zacisków.
Pneumatyczne funkcje Vice
Źródło powietrza otwarte, sprężynowy, źródło powietrza
Materiał: stwardniała stal nierdzewna
Obróbka stwardnienia powierzchniowego i kolei
Powtarzająca się dokładność pozycjonowania <± 0,01 mm
Wezja pneumatyczna opracowana przez Suide jest wyposażona w zestaw sprężyny w środku dla wyższej siły zaciskowej. Gdy nie ma zaopatrzenia w powietrze, imadło może nadal utrzymać siłę zacisków. Ponadto pozycję uchwytu może być monitorowana przez ciśnienie dynamiczne lub zintegrowaną ścieżkę powietrza, co sprawia, że ​​imadło jest jeszcze bardziej przydatne w aplikacjach automatyzacji.
03

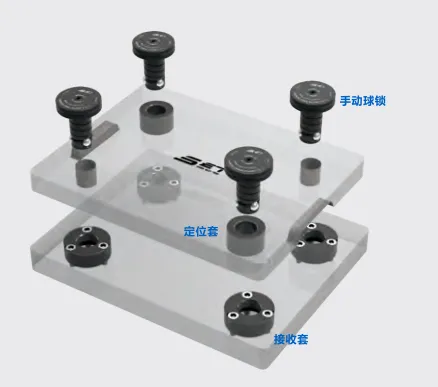

Ręczny system blokady kulowej

Główne komponenty: Otrzymanie rękawa (umieszczone w płycie podstawowej), pozycjonowanie rękaw
Zastosowania główne: może szybko i dokładnie ukończyć pozycjonowanie i blokowanie pełnego zestawu urządzeń; Nadaje się do małej partii, szybka zmiana obrabiana
Osobliwość
Szybka: Kompletna wymiana urządzenia zajmuje do 1 minuty
Powtarzająca się dokładność pozycjonowania: w granicach 0,013 mm
Siła zacisku: pojemność łożyska zamka kulkowego wynosi 36 ton
Prosta operacja: Pozycjonowanie zablokowania jeden krok do osiągnięcia
Niski koszt: tylko jeden zestaw płyt podstawowych, nieograniczona wymiana palet przetwarzających różne produkty
Konserwacja: części są wymienne i wymienne
04

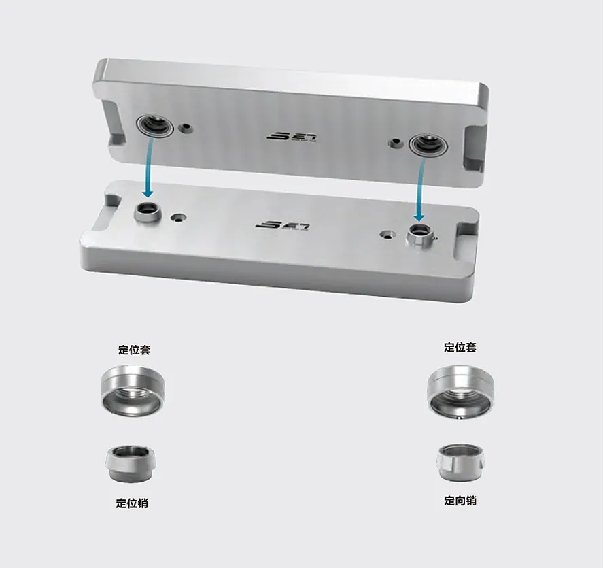

Ręczny pierścień lokalizacyjny

Ręczny pierścień pozycjonowania to urządzenie, które wymaga tylko śrub, aby ukończyć pozycjonowanie precyzyjne.
Osobliwość
Ręcznie zlokalizuj, zablokuj i odblokowuj
Powtarzająca się dokładność pozycjonowania <± 0,003 mm
Materiał: stwardniała stal nierdzewna
Szybkie i precyzyjne pozycjonowanie palety i podłoża
Kompaktowa konstrukcja do efektywnego wykorzystania przestrzeni
Camping System Application Case
01

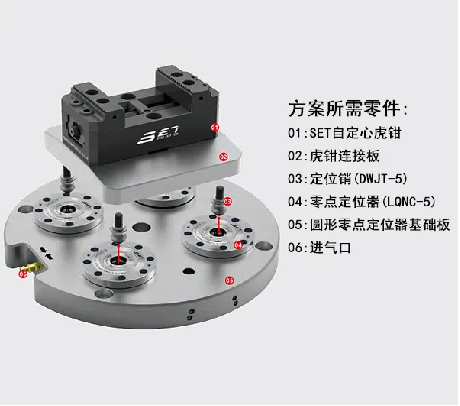

Egocentryca

● Samocentrujący wadę stosuje się w pięcioosiowej okrągłej tabeli zerowej pozycjonowania
● Ten program może szybko zastąpić egocentrującą się wiceprezes, znacznie poprawić wydajność pracy

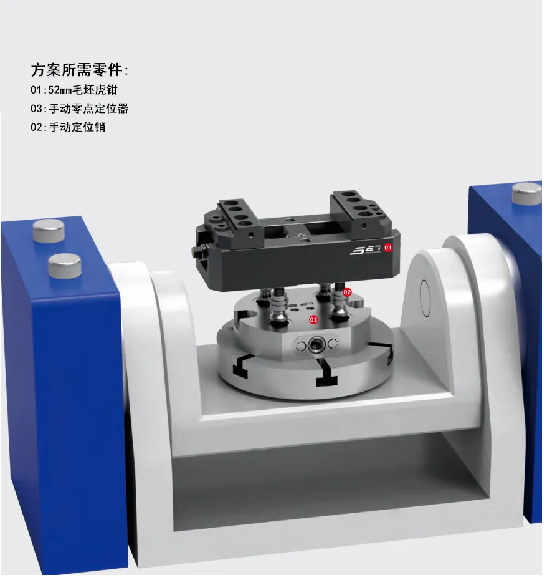

02
Ręczny zero pozycjonujący

● Ręczne egocentrującego się imadła z ręcznie 52 mm czteroskładnikowym zerowym pozycjonowaniem
● Szybkie ładowanie, nie trzeba regulować, duża siła zacisków
● Może zrealizować niewidoczne, bezzwrotne przetwarzanie zakłóceń

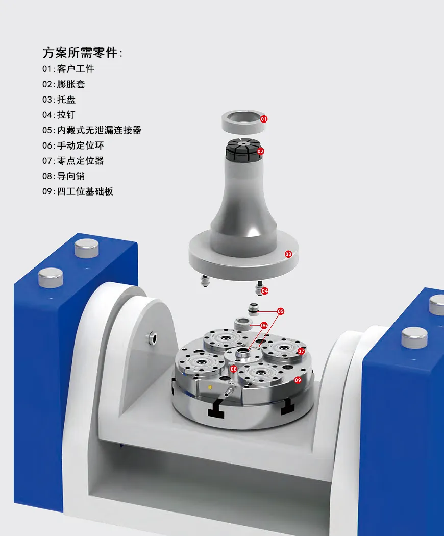

03
Ręczny pierścień lokalizacyjny

● Środkowy elastyczny pierścień stożkowy, aby zapewnić dokładność pozycjonowania środka i zawsze pozostać niezmieniony
● Złącza bez szczelności umożliwiają szybkie połączenie opraw hydraulicznych lub pneumatycznych
W dziedzinie lotniczej, zautomatyzowanej produkcji, inteligentnej produkcji laserowej, produkcji samochodów, linii produkcyjnej narzędzi maszynowych, zawsze zwracamy uwagę na twoje specyficzne potrzeby, aby zapewnić wysokiej jakości rozwiązania urządzeń. Szczególnie odpowiednie do produkcji masy i szybkiej zmiany, dzięki czemu produkcja mechaniczna w celu poprawy wydajności produkcji 90%. Zestaw opiera się na wysokiej jakości technologii przetwarzania i technicznych wymaganiach doskonałości, zapewniał rozwiązania techniczne dla wielu znanych przedsiębiorstw na świecie. Zestaw ma możliwość projektowania, produkcji, testowania i sprzedaży całego rozwiązania, aby zapewnić konsekwentnie wysokiej jakości produkt.
