Jest odblokowywany przez ciśnienie gazowe i mechanicznie zablokowany przez wiosnę.
Podczas odblokowania portu wlotowego lokalizator jest odblokowany, a taca można usunąć; Podczas odblokowywania portu zwolnienia ciśnienia lokalizator się blokuje i nie ma potrzeby ciągłego łączenia źródła ciśnienia podczas użytkowania.
Powtarzająca się dokładność pozycjonowania ≤0,005 mm, siła zacisku pojedynczego pozycji 17NK, siła napięcia 55NK. Jest to część montażowa i jest łatwa w instalacji.
Zakres temperatur użytkowania wynosi -20 ℃ ~ 80 ℃. Odpowiednie do pól cięcia metalowych lub niemetalowych.
Ciśnienie gazowe odblokowuje, sprężyn mechaniczny;
Powtarzająca się dokładność pozycjonowania ≤ 0,005 mm;
Płyta podstawowa używana podczas instalacji jest cieńsza i jaśniejsza grubość.
Materiał: utwardzona stal nierdzewna;
Jest to część montażowa i jest łatwa w instalacji;
| Numer zamówienia | Metoda odblokowywania | Siła zacisków (KN) | Siła napięcia (KN) | Dmuchać powietrze | Waga (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Ciśnienie gazowe | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Ciśnienie gazowe | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Ciśnienie gazowe | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Ciśnienie gazowe | 17 | 55 | √ | 8.8 |

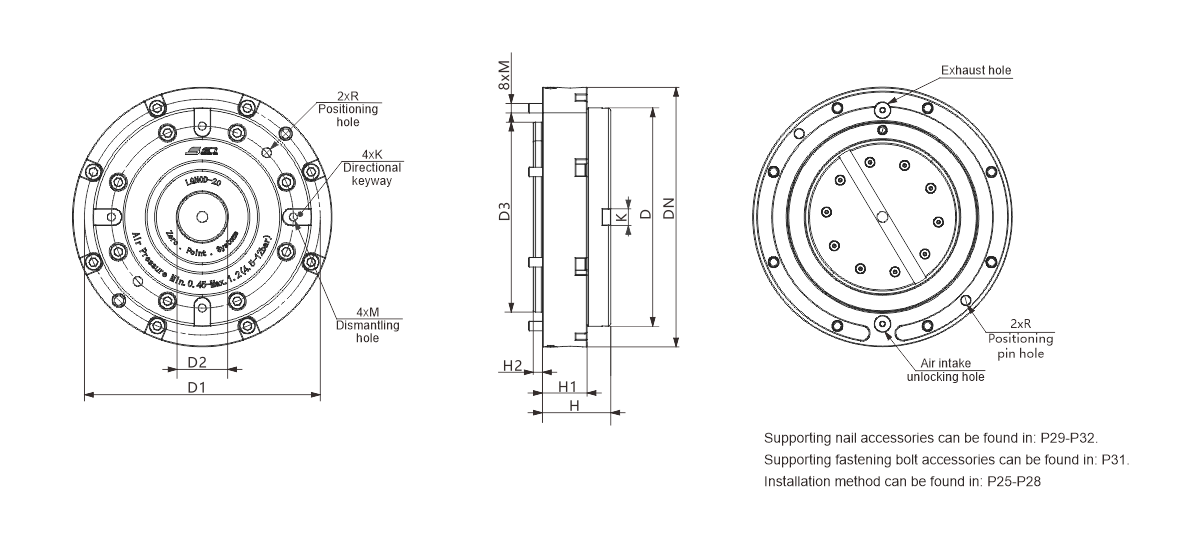

| Numer zamówienia | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | LUB | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Typ instalacji typu kołnierza
