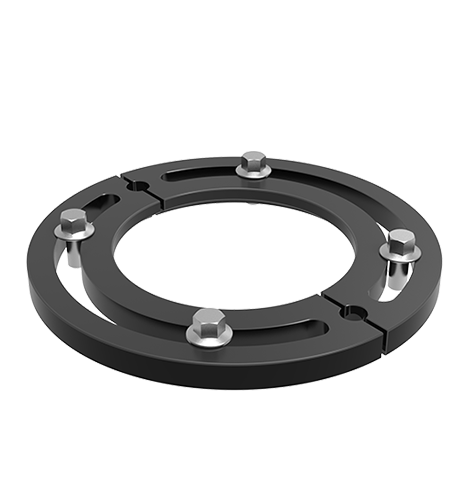

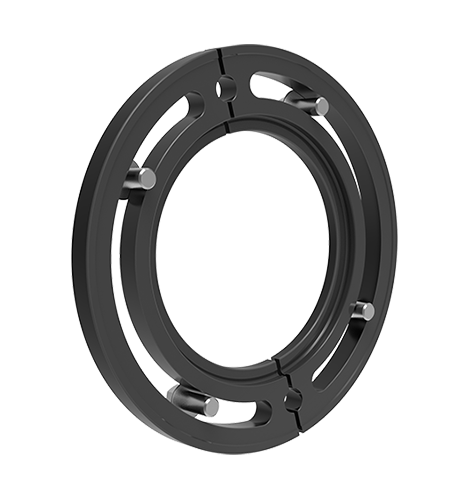

Naprawiono kołnierz, P20, QPQ Solna kąpiel azotowa.
Średnica 198 mm, grubość 13,5 mm (bez śrub).
Służy do montażu zamontowanego na tabeli zero punktowego pozycji (LQTMS) na tabeli maszyny.
Może być używane do różnych tabel rozmiaru T-Slot.
Stałe kołnierze są używane do montażu typu MESA (LQTM) na tabeli maszyny;
Odpowiednie dla różnych rozmiarów Tabeli T tabeli.
| Numer zamówienia | Numer wymiaru | Ød | Ødb | Ølk | Øl | M | H | Øe | Pasująca śruba |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
