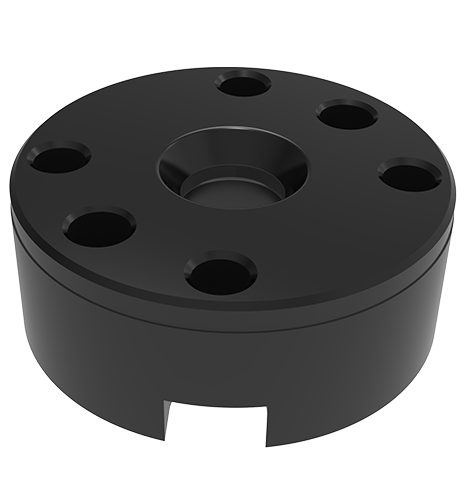

Rękaw z akceptacją prostej kolumny

Rysunek szczegółowy

Skontaktuj się z nami

Parametry produktu

Rysunek

Pobieranie danych

Powiązane akcesoria

Przegląd produktu

Jego ciało jest gaszone i hartowana folia tlenku ferrosoferrycznego.

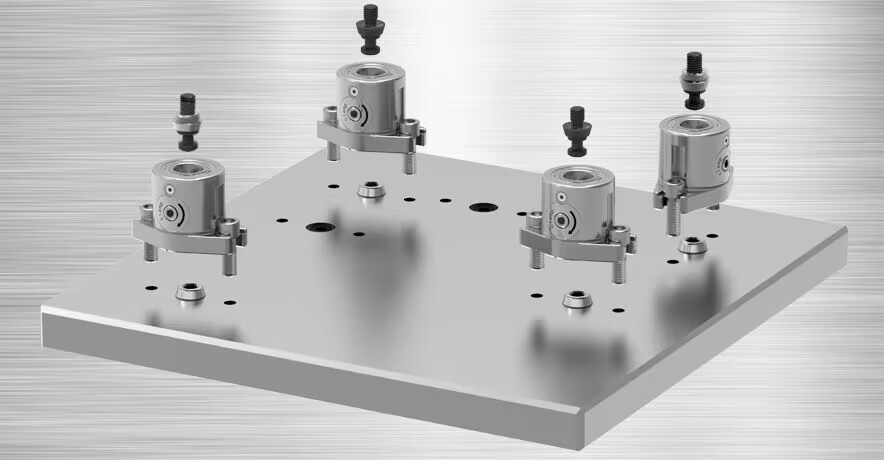

Może współpracować z prostą kolumną SDQS-5-SP i blokadą kulową SDQS-5-B.

Cechy produktu

Diagram wymiarów produktu

Numer wymiaru	Typ	A	B	C	D (G6)	mi	F	Jacking Gorce (N)	Waga (g)
SDQS-5-C	Rękaw akceptacyjny stożka	M5*0,8	4.5	30	38	10	15	300	100
SDQS-5-S	Rękaw z akceptacją prostej kolumny	M5*0,8		30	38	10	15	--	101
SDQS-10-C	Rękaw akceptacyjny stożka	M6*1		37	45	14	19	450	179
SDQS-10-S	Rękaw z akceptacją prostej kolumny			37	45	14	19	--	184
SDQS-20-C	Rękaw akceptacyjny stożka		5.5	45	55	18	24	680	337
SDQS-20-s	Rękaw z akceptacją prostej kolumny		5.5	45	55	18	24	--	341

Numer wymiaru	D1 (H7)	D2	A (± 0,05)	B	C
SDQS-5-C/s	38	13	15.5	23	M4
SDQS-10-C/s	45	16	19.5	28	M4
SDQS-20-C/s	55	20	24.5	24	M5
