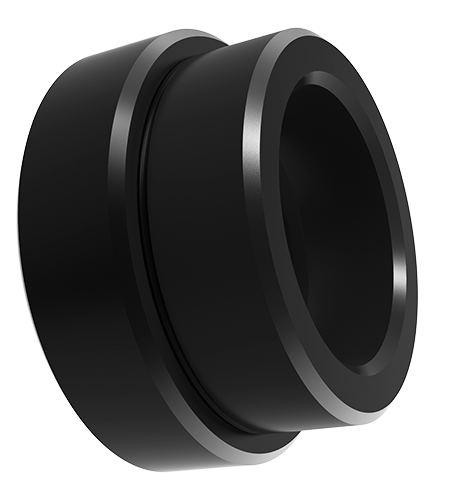

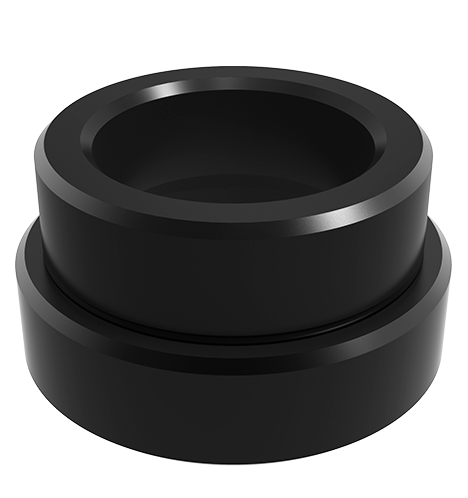

Jego wysokość wynosi 12,1 mm, a waga to 20 g. Jego ciało jest gaszone i hartowana folia tlenku ferrosoferrycznego.
Jego powtarzalna dokładność pozycjonowania ＜ ± 0,013 mm.

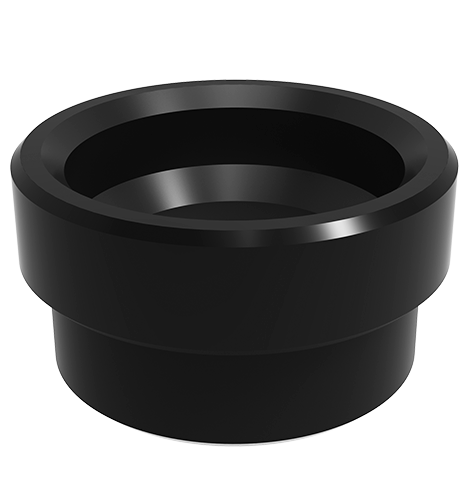

Umieść rękaw pozycjonujący w tablicy przełączającej zaciski, współpracując z blokadą kulową i rękawem akceptacyjnym.
P.S. Powtarzająca się dokładność pozycjonowania zależy od pozycjonowania rękawa. Podczas korzystania z dwóch rękawów pozycjonowania pierwszego poziomu, jeśli odstęp środkowy do środka dwóch otworów znajduje się w zakresie tolerancji ± 0,005 mm, wówczas powtarzalna dokładność pozycjonowania może utrzymywać się w granicach ± 0,013 mm.
Ciało: hartowany i hartowany folor tlenku ferrosoferryczny.
| Numer wymiaru | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | Waga (g) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Numer wymiaru | Øm | NA | Grubość płyty kompozytowej H (minimum) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
